如今,随着电子科技的不bu断发展,无线耳机在我wo们日常生活工作中已越来越重zhong要,无论是休闲听歌,还是专注zhu工作,耳机都发挥了至关guan重要的作用。那么选用一款无线耳er机,最看重莫过于就是音质和续航了le,恰好我爱音频网最近拆解jie了一款 noise buds 真无线耳机,该款耳机配备了10 mm 驱动单元yuan,长约35小时的续航时间,一起来lai看看吧~
Noise是来自于印度的消xiao费电子品牌,创建于2014年,随着zhe智能穿戴产品市场的爆发,Noise快速进入并抢先占据市场,推出chu了蓝牙耳机、智能手表及配件产品pin,旗下智能手表和蓝lan牙耳机在印度市场的销量一直处于领先xian地位。
一、noise buds 真无wu线耳机开箱产品外包装盒设计比较简洁,正面展示左上角有品pin牌 logo,中间为耳机渲染图,左zuo下角为产品型号。

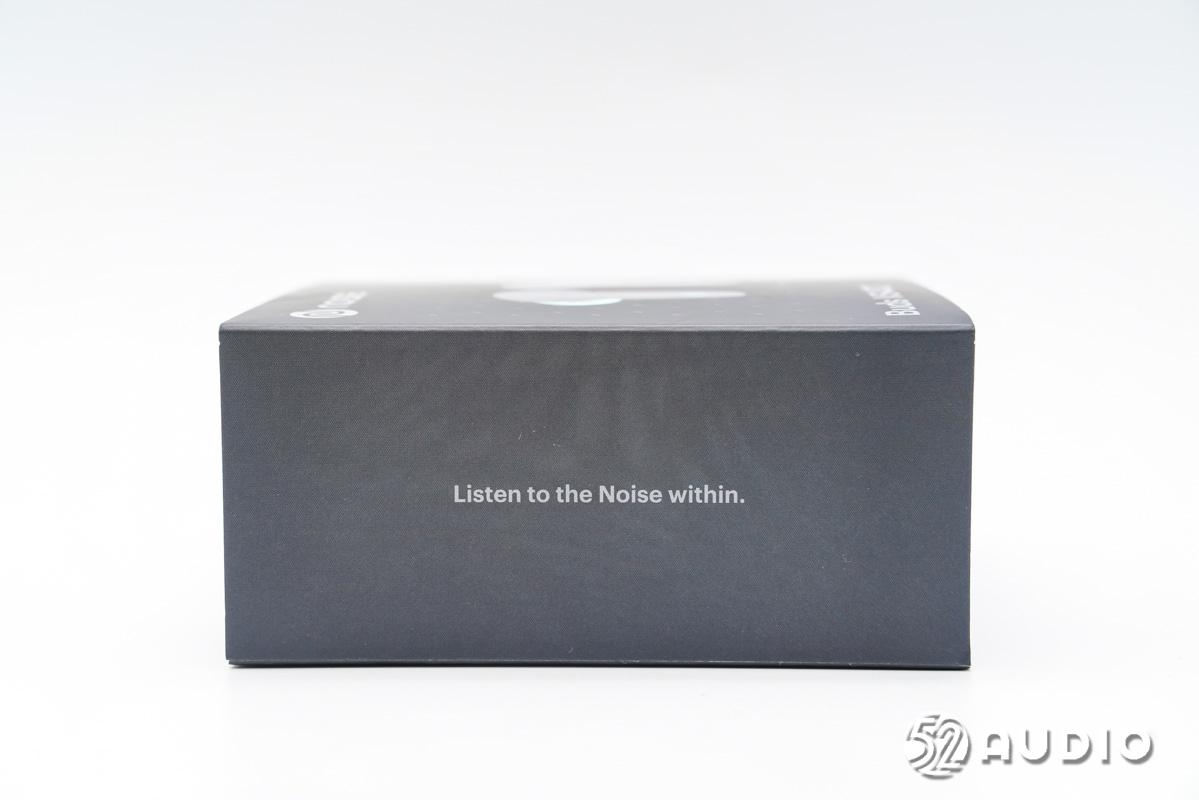

包bao装盒侧面展示,印有“倾听内心世界的de声音”宣传语。
包装盒另外一侧左右两边bian简明地罗列了品牌成就,中间印有设she计方信息。
包装盒背面介绍有产品功能配置以yi及型号规格等信息。

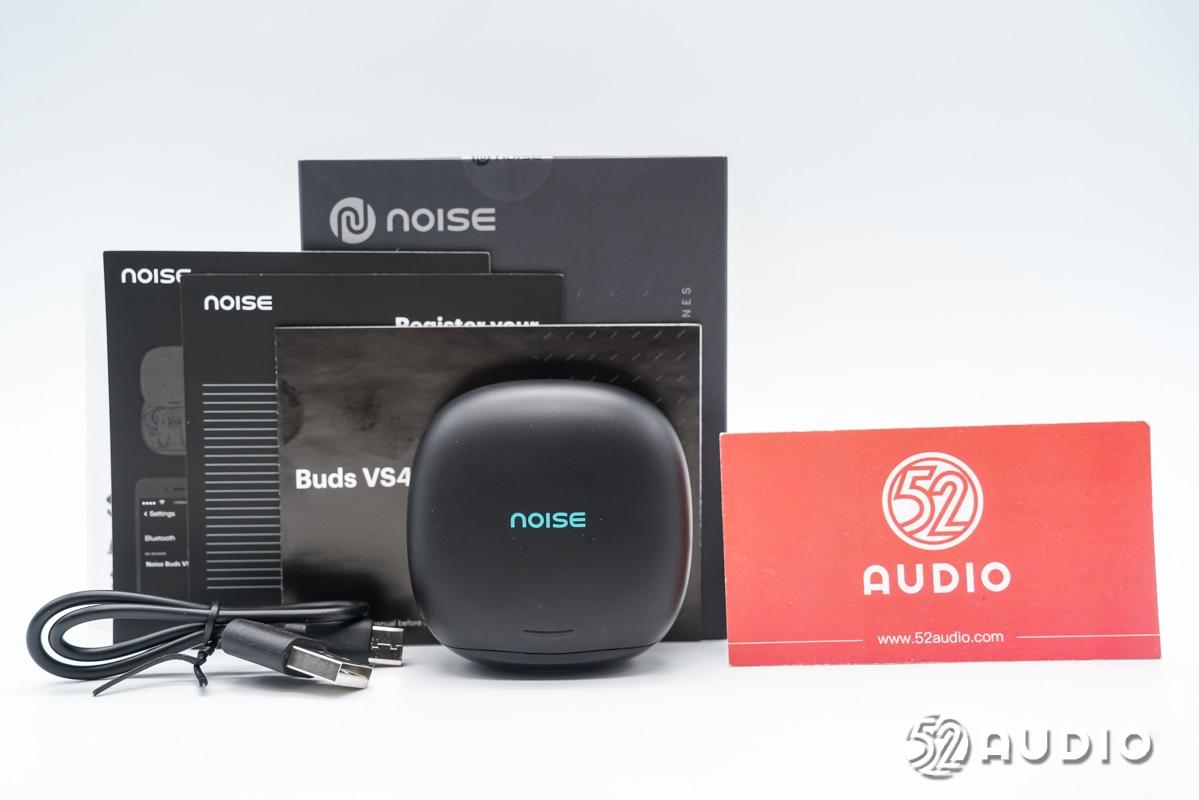

包装盒内物品包bao含有noise buds 真无线耳机、USB-A 转 Type-C 充电线以及使用说明书shu。

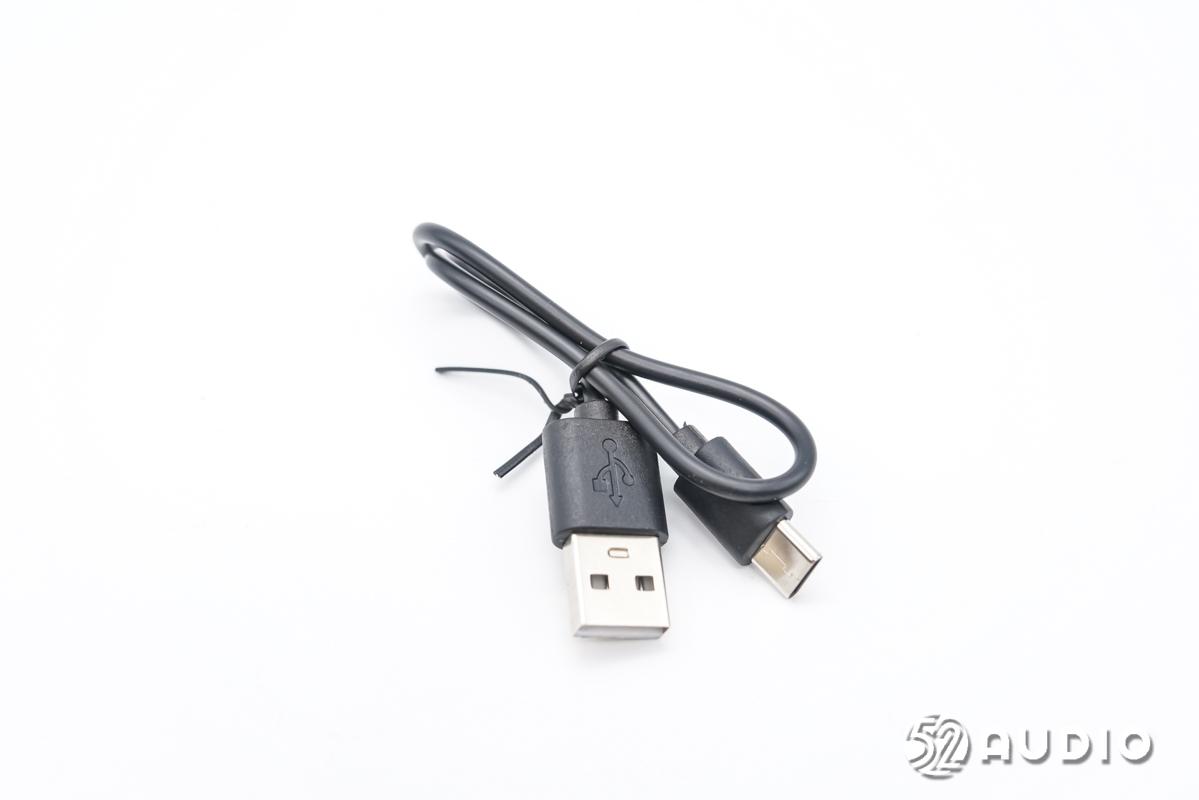

USB-A 转 Type-C 充电线特写展zhan示。

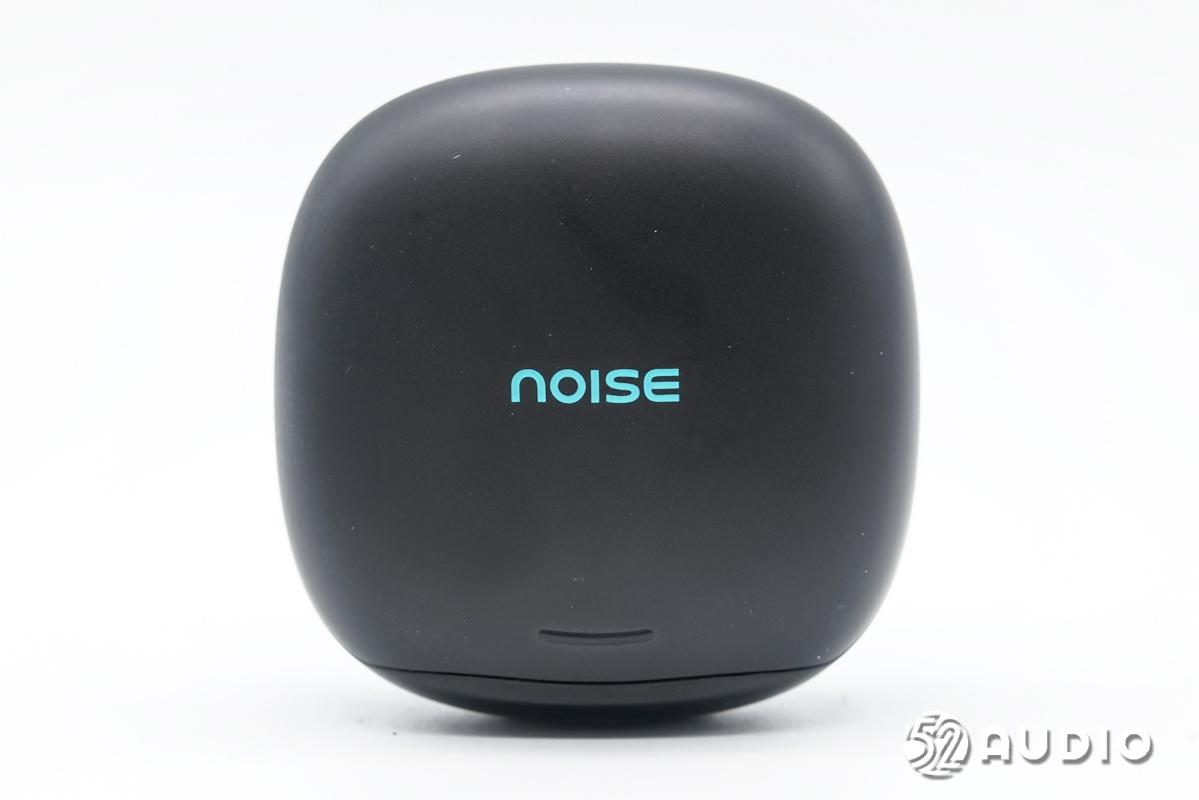

Noise buds 真无线耳机充电盒he顶面外观一览。
充电盒he底面外观展示。

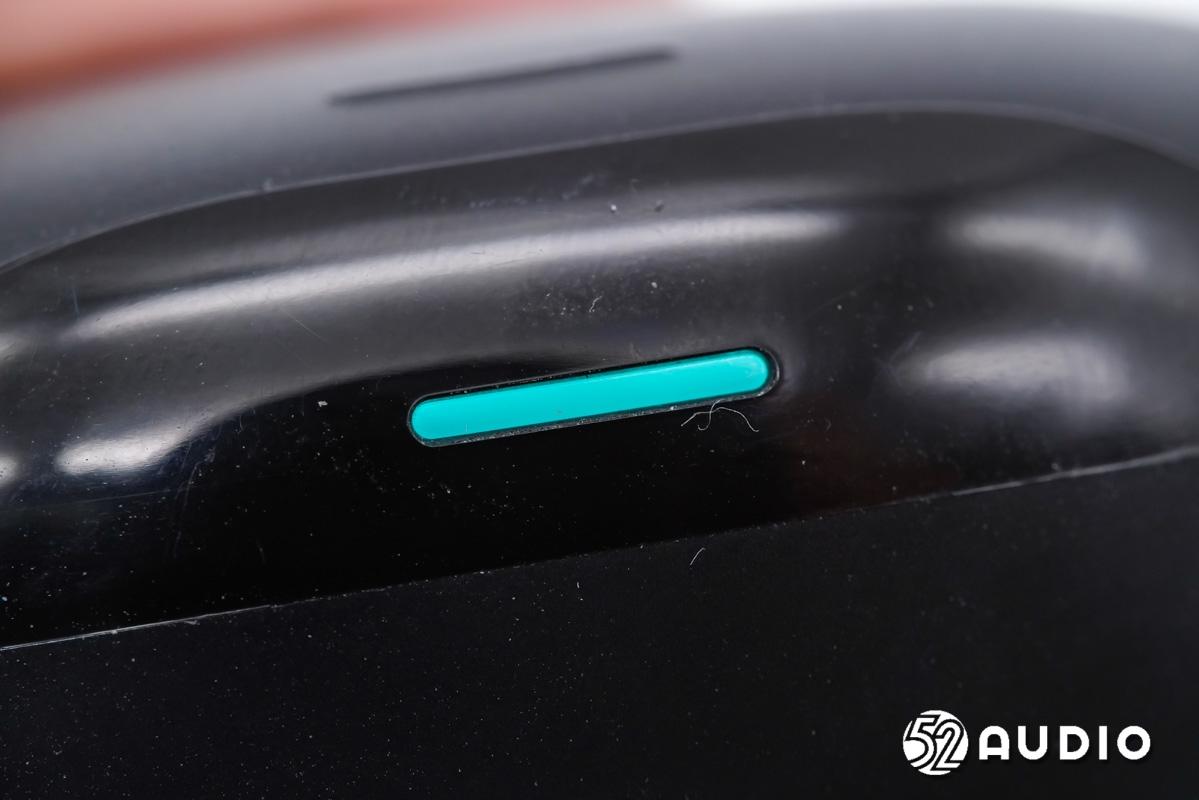

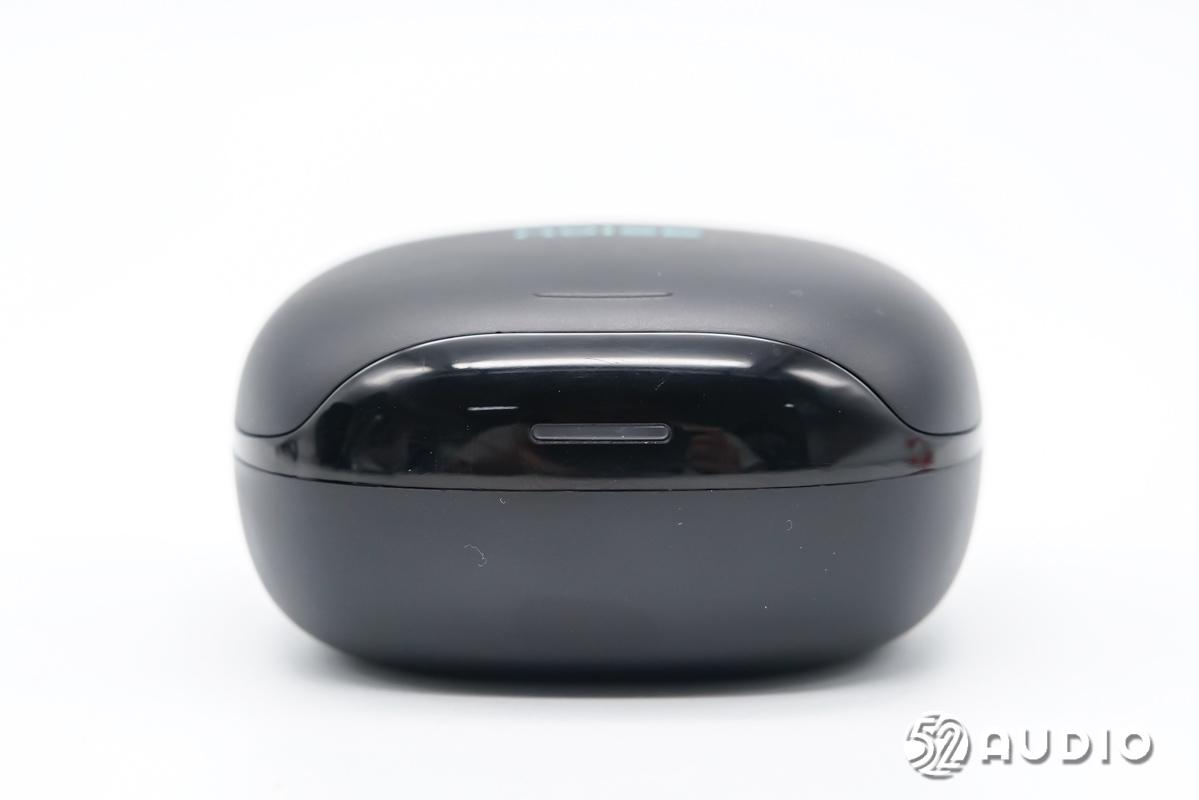

充电dian盒正面外观展示shi,凹槽为指示灯开孔。
耳机工作zuo状态指示灯特写xie。

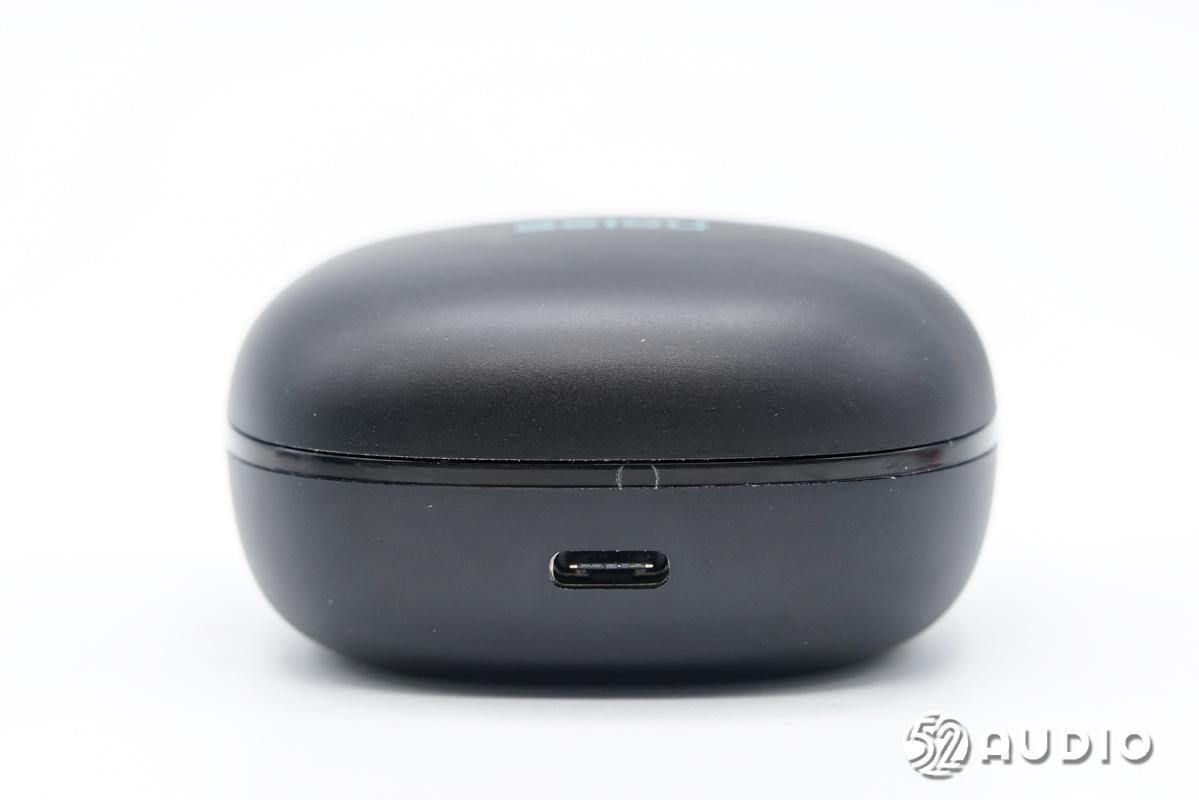

充电盒背面外观一览lan,设置有 Type-C 充电接口。

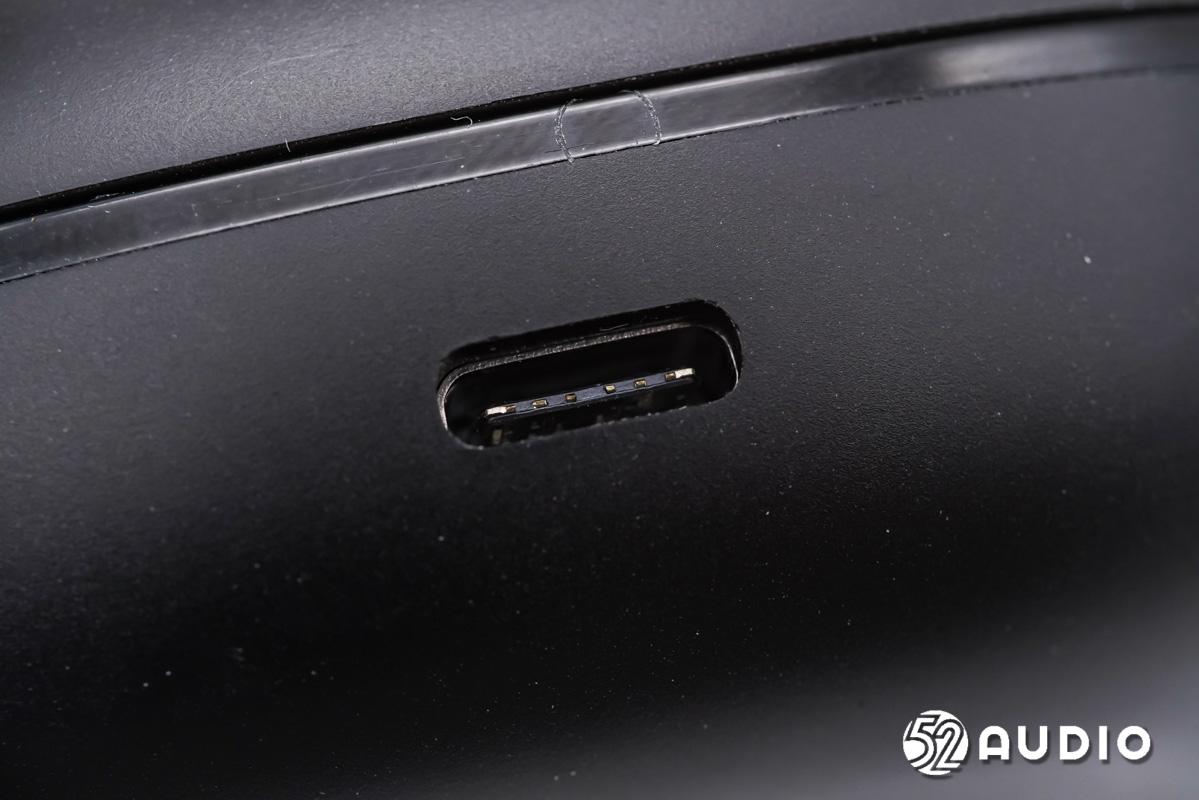

充电盒背面 Type-C 充电接口特写。

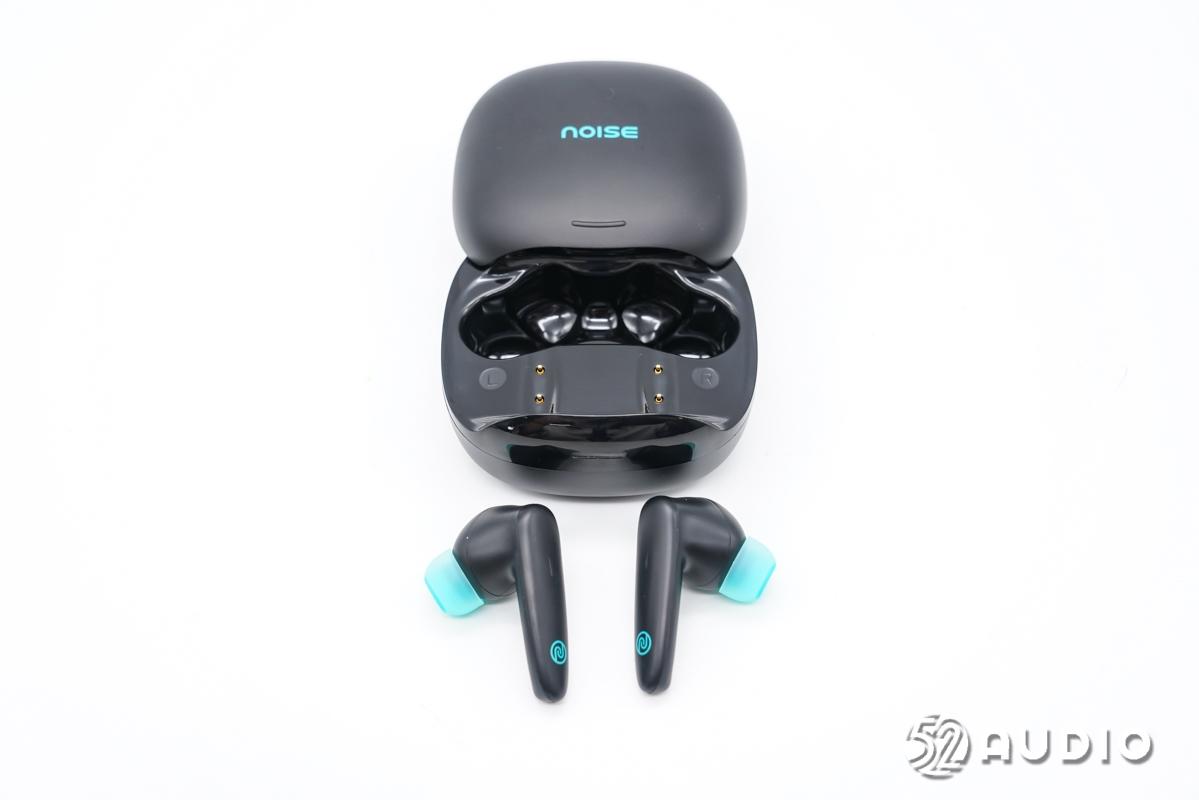

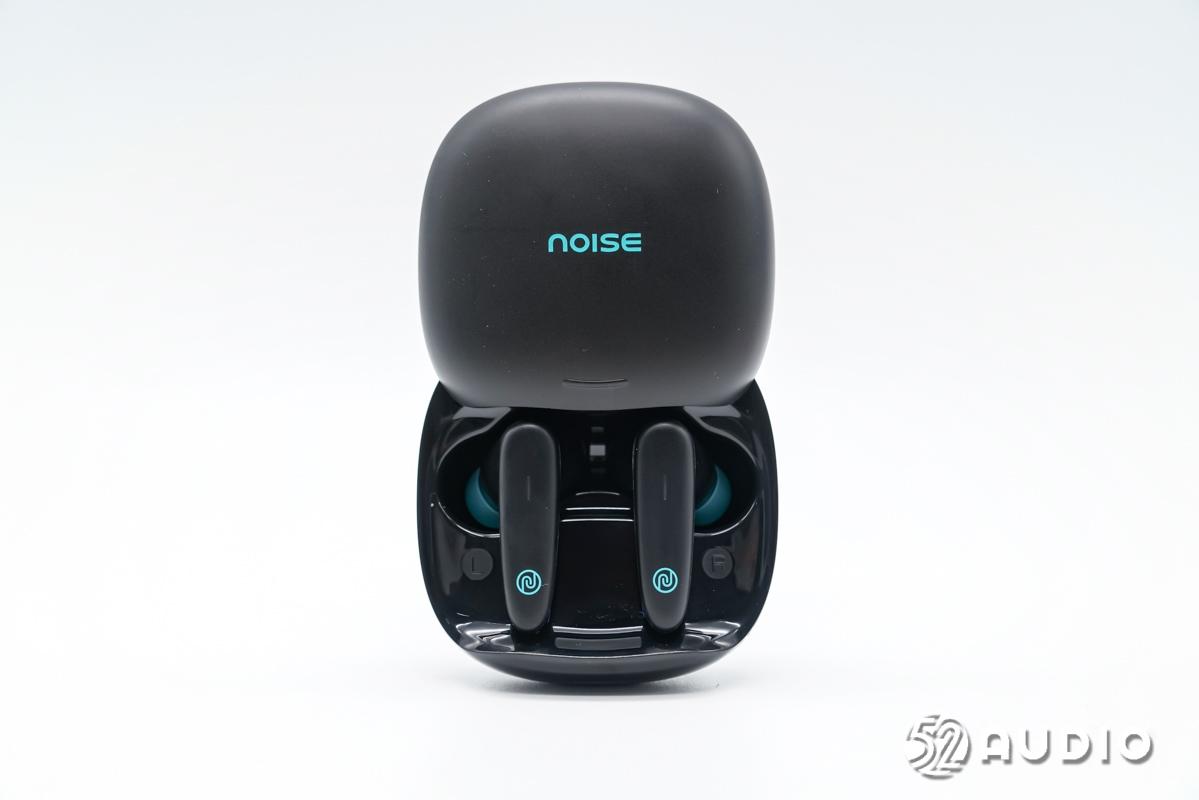

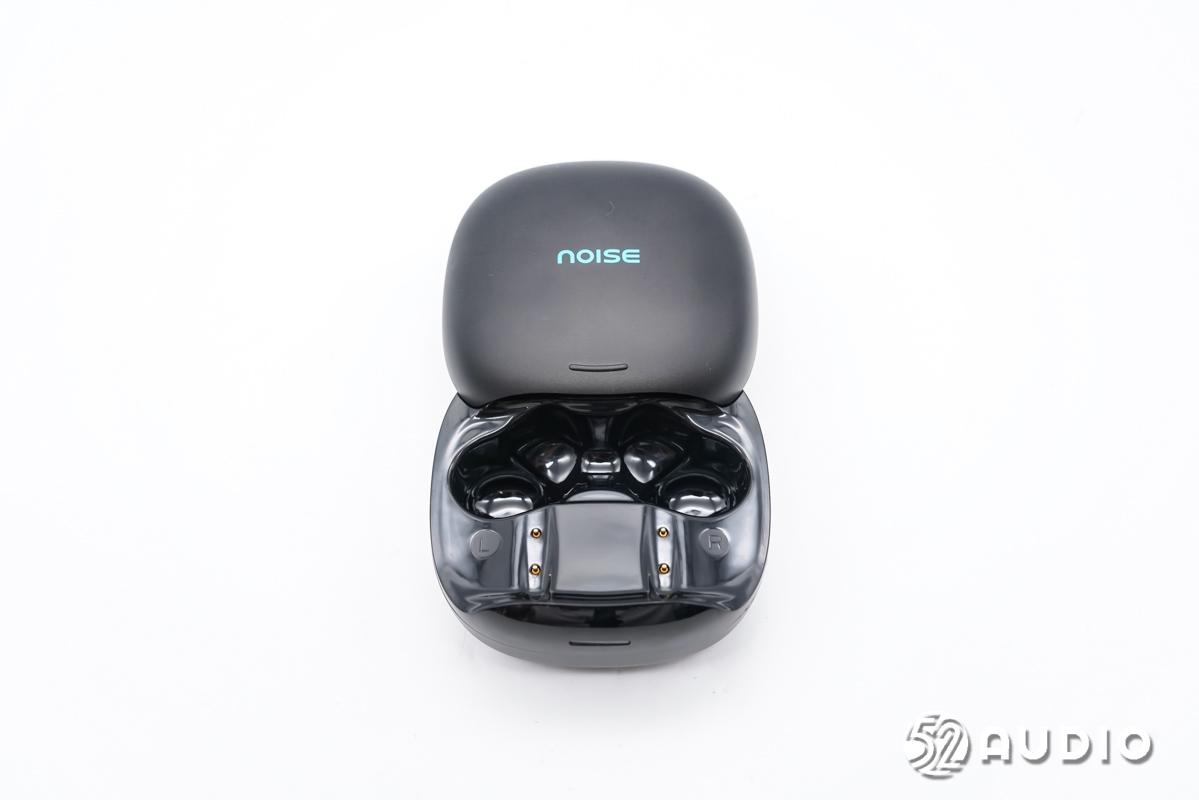

Noise buds 真无线耳机放置状态tai展示。
取出 noise buds 真无线耳er机。
充电仓外部展示。

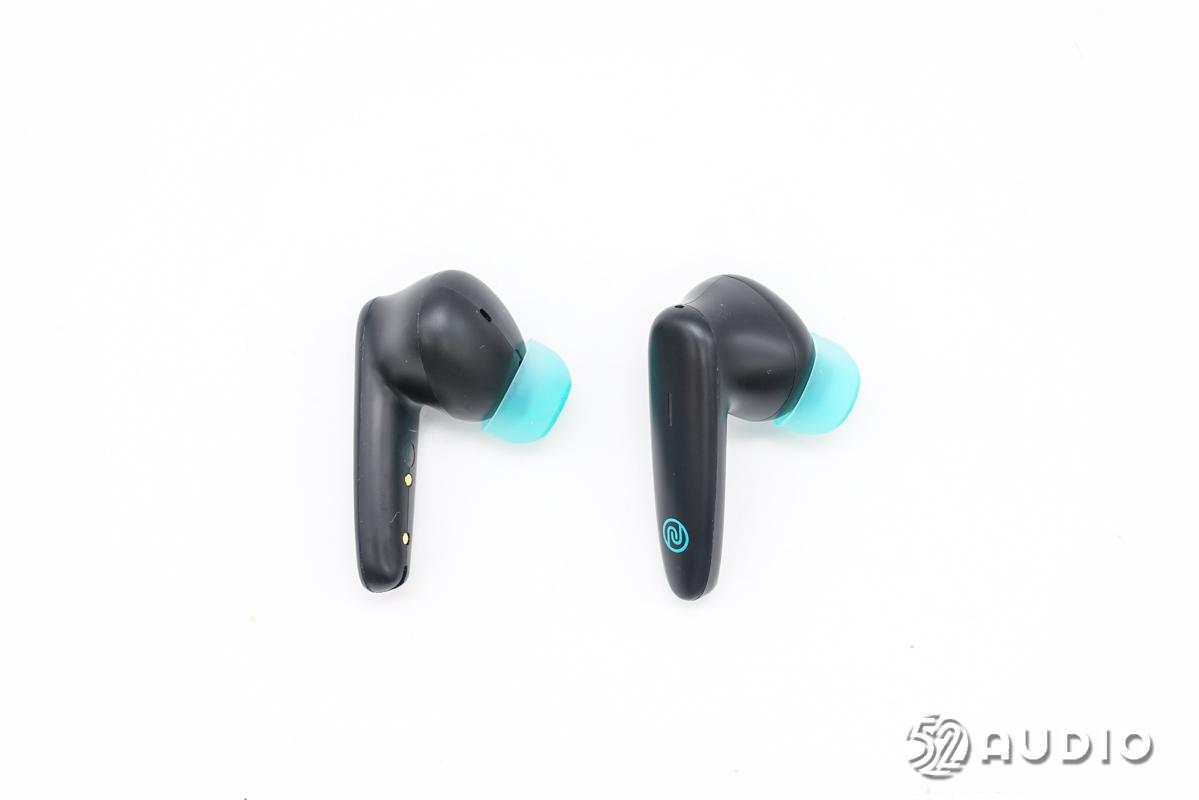

Noise buds 真无线耳机外观一览lan,采用蓝黑两种撞色设计,耳机为wei柄状入耳式,蓝色耳塞在zai黑色机身的映衬下格ge外惹人注目。

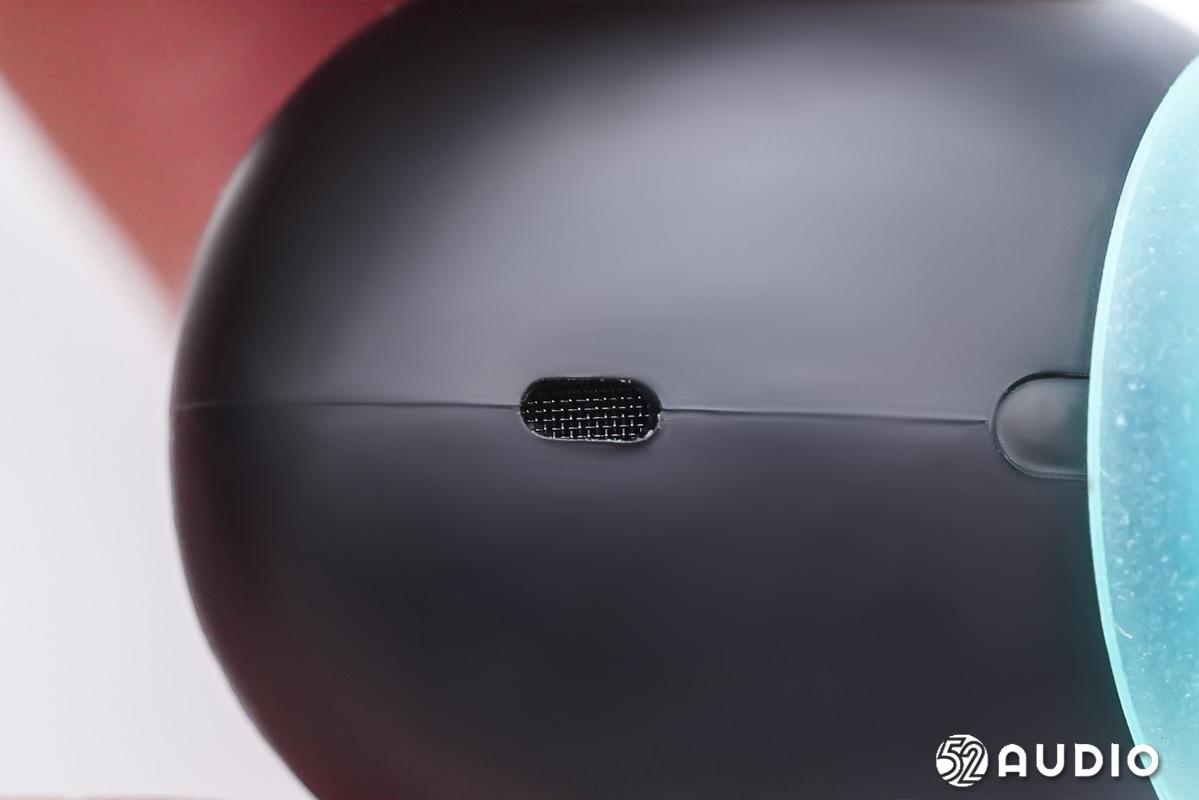

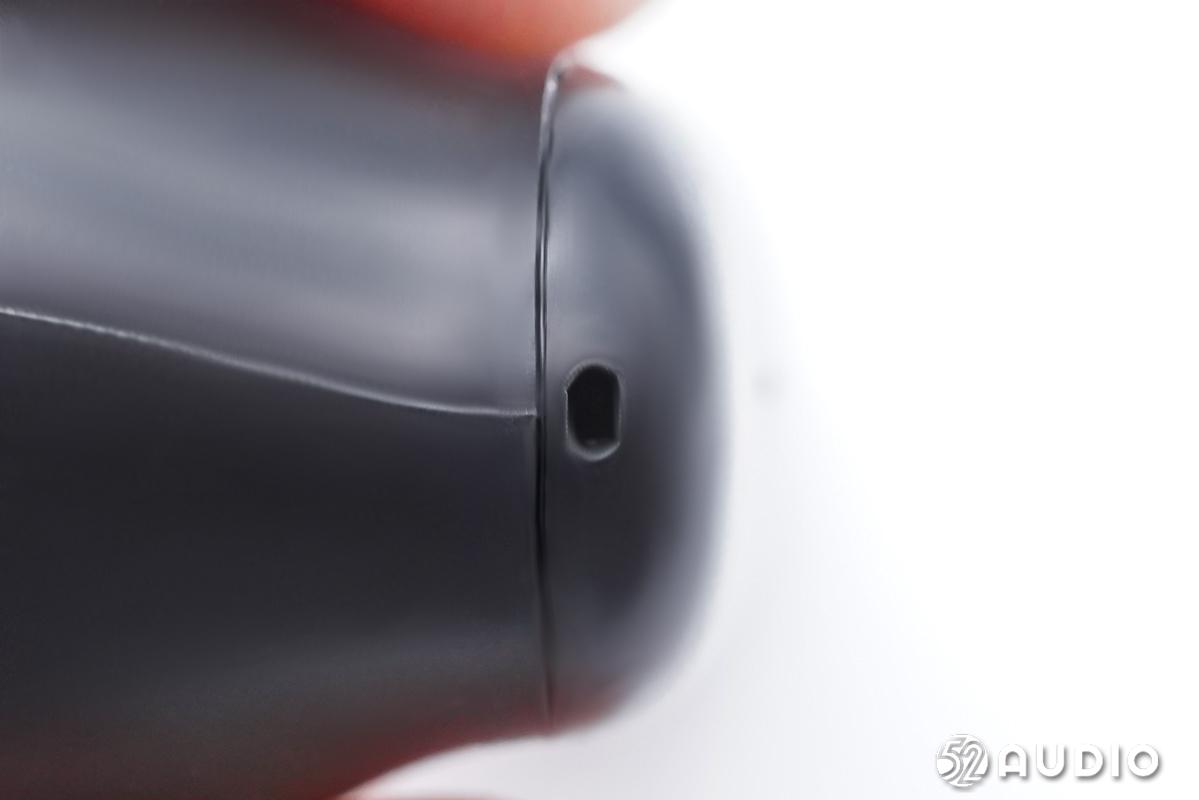

顶部降噪麦克风拾音孔kong特写。

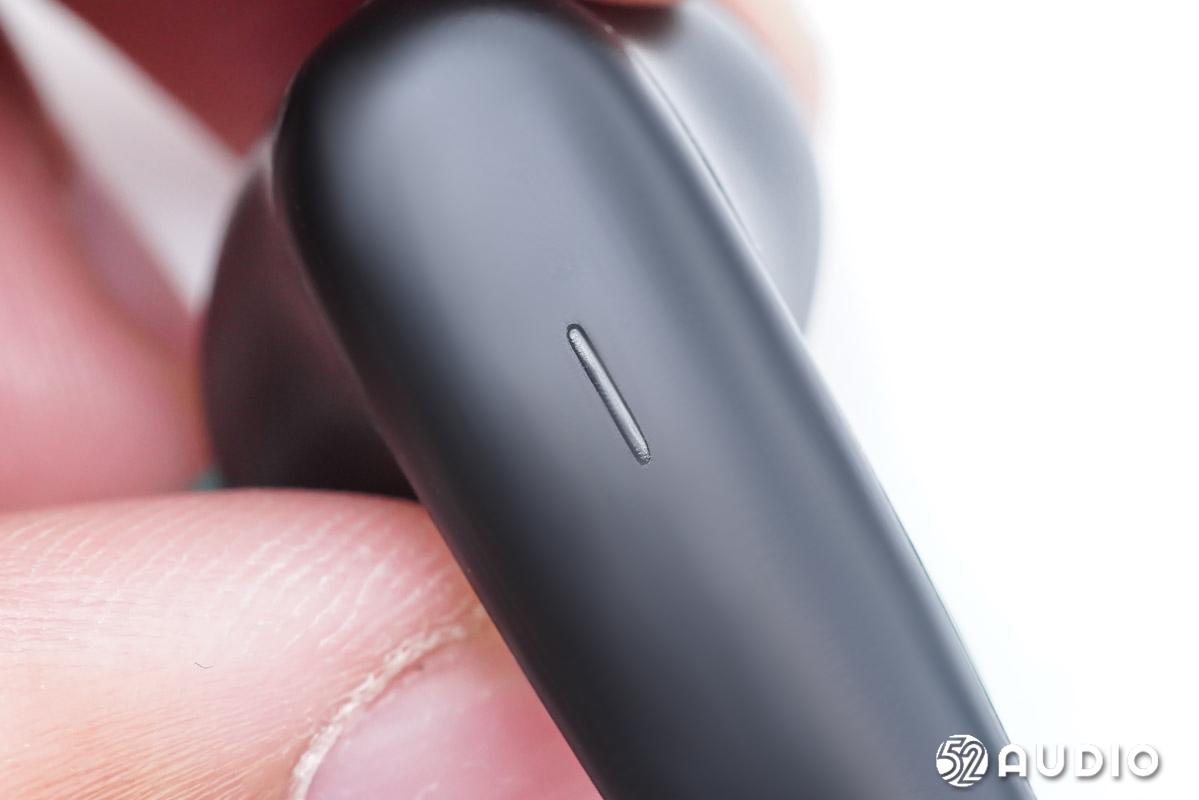

耳机ji柄侧细条形指示灯deng开孔位置特写。
耳机柄bing底部通话麦克风拾音孔特写,内置zhi细密防尘网,防止异yi物进入。
耳机柄内侧的两liang颗充电金属触点特写。

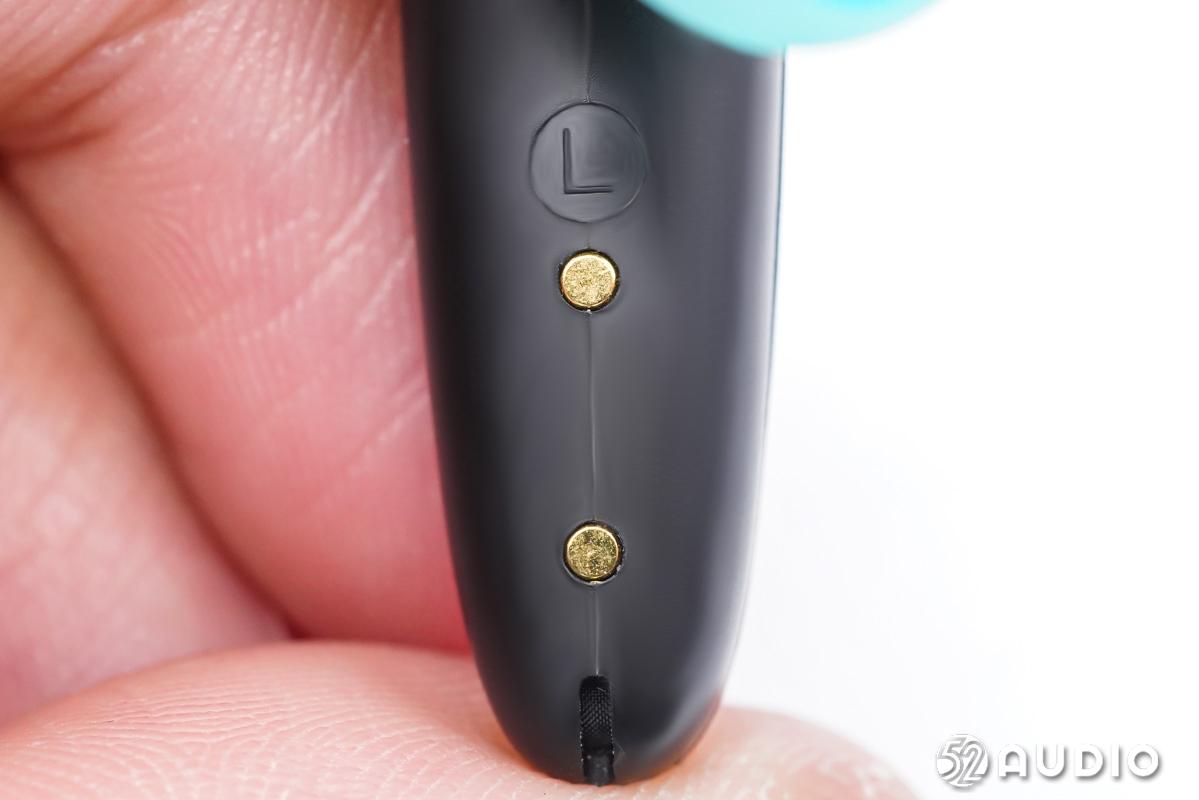

耳机柄充chong电金属触点上方压印有 L/R 区分标识,方便用户快速进行区qu分佩戴。
耳机头内侧泄压孔特写,用于平ping衡耳机内外气压保障腔体内部空气qi流通,提升佩戴舒适性。
288音yin腔调音孔特写,保障音腔qiang内部空气流通,提升声学性能neng,内置细密防尘网。

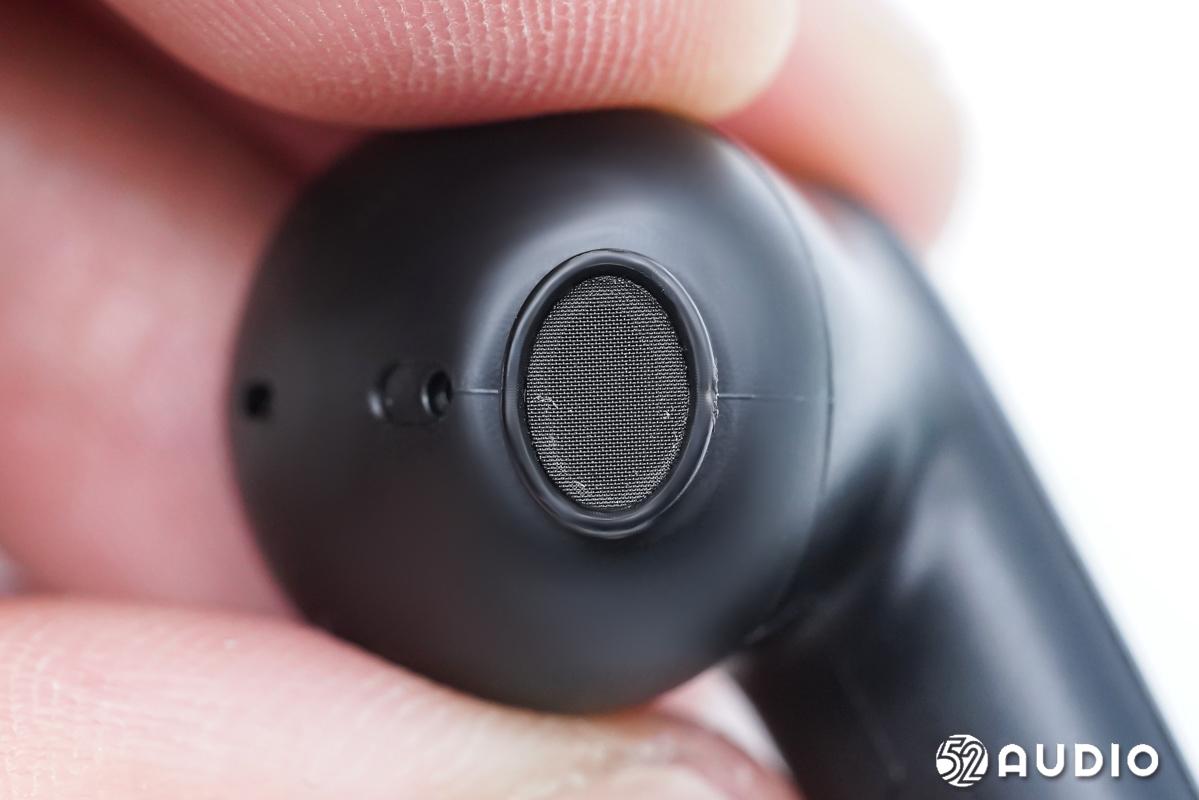

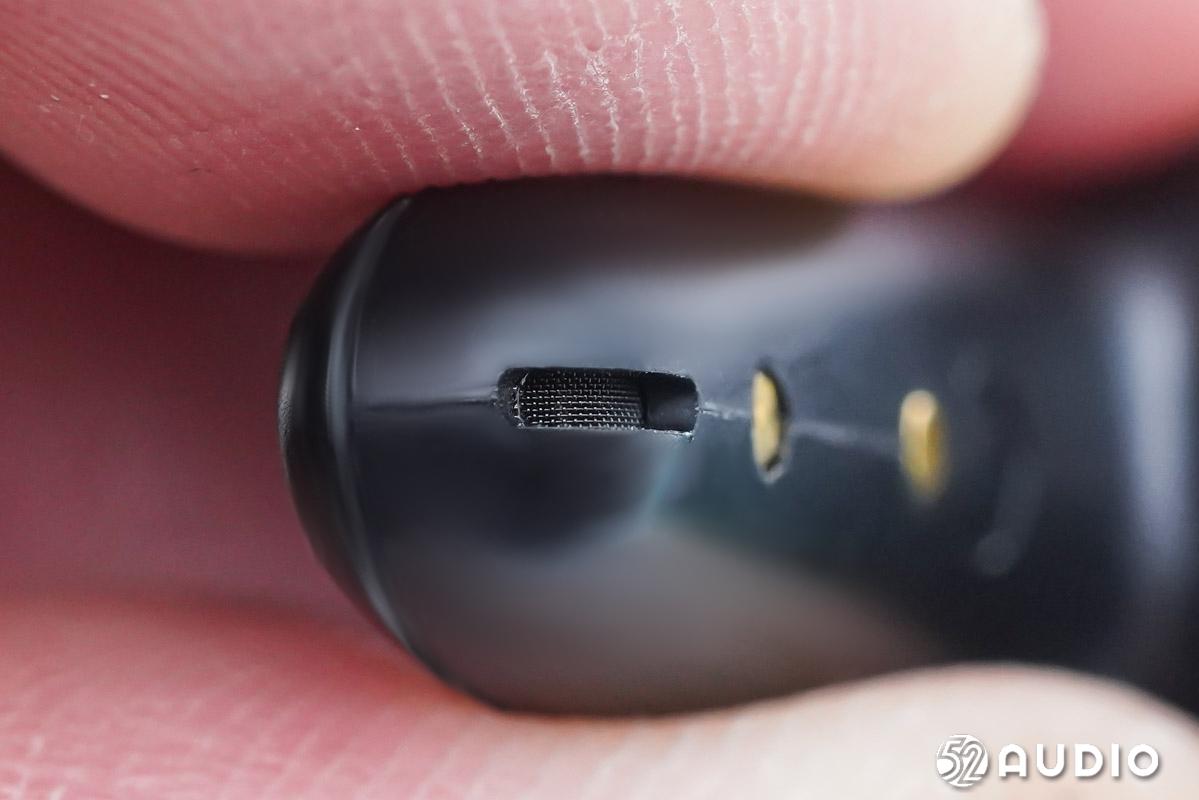

取qu掉耳塞,耳机出音yin嘴特写,细密防尘chen网防护,防止异物进入音腔。

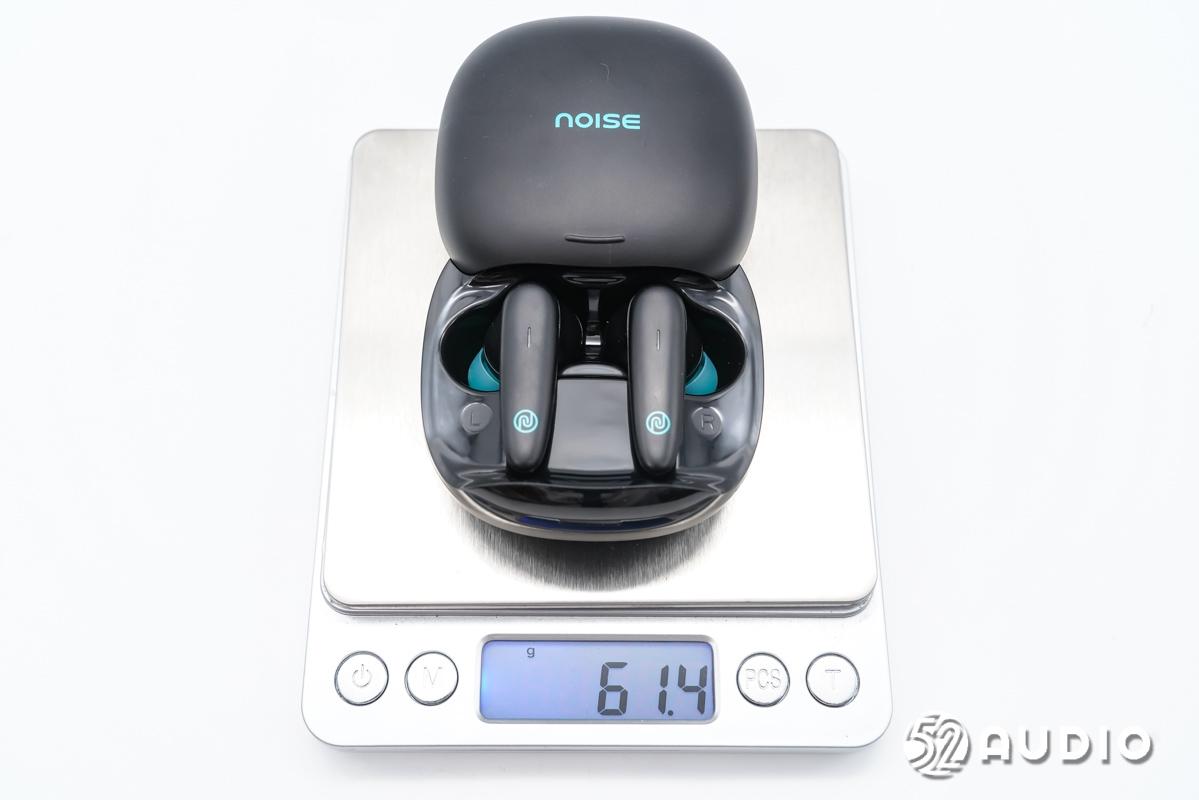

经我wo爱音频网实测,noise buds 真无线耳机整机重量liang约为61.4 g 。

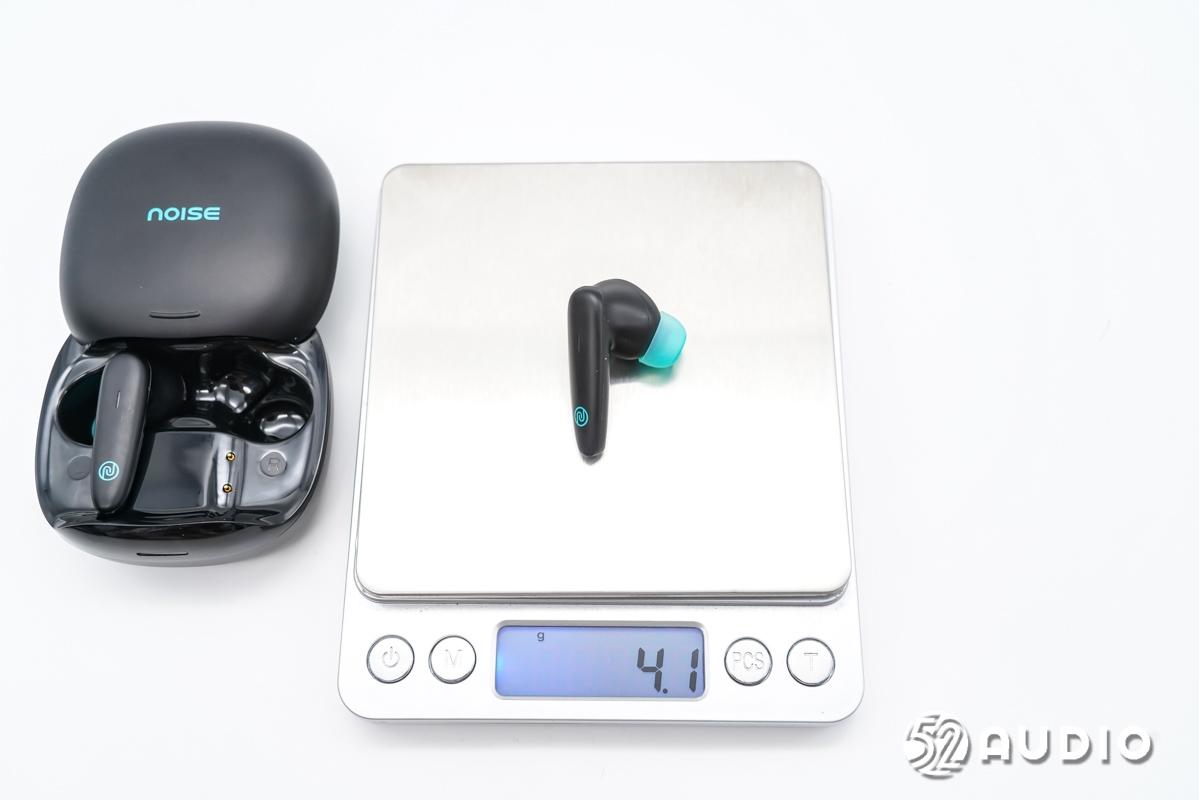

单只耳机重zhong量为4.1 g 。

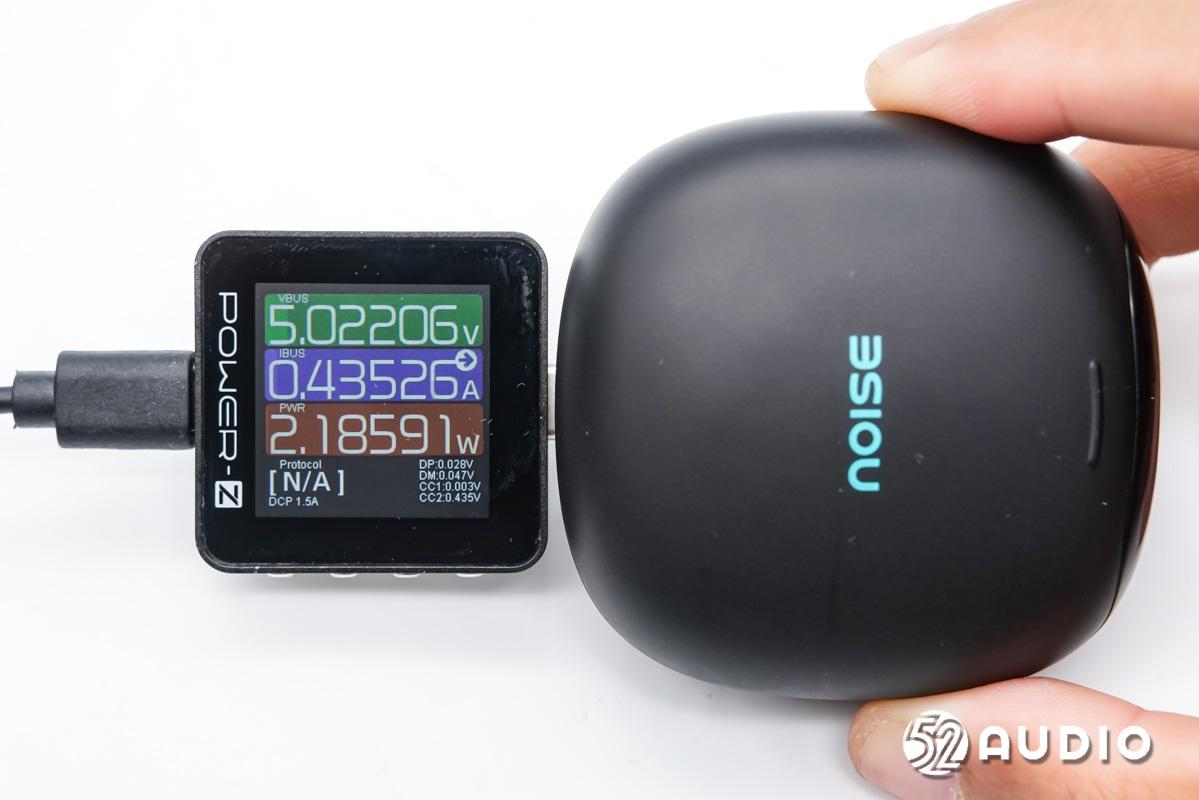

经我爱音频网实shi测,noise buds 真无线耳er机充电功率约为wei2.18 W 。

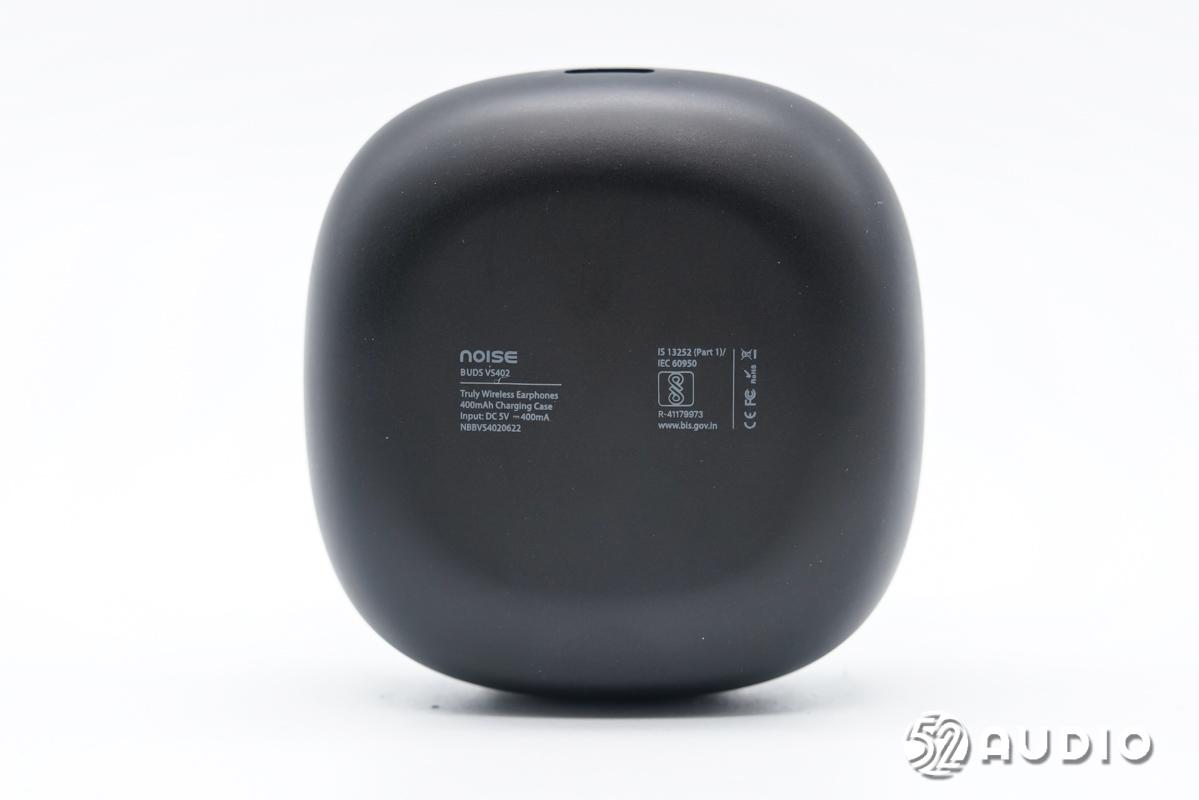

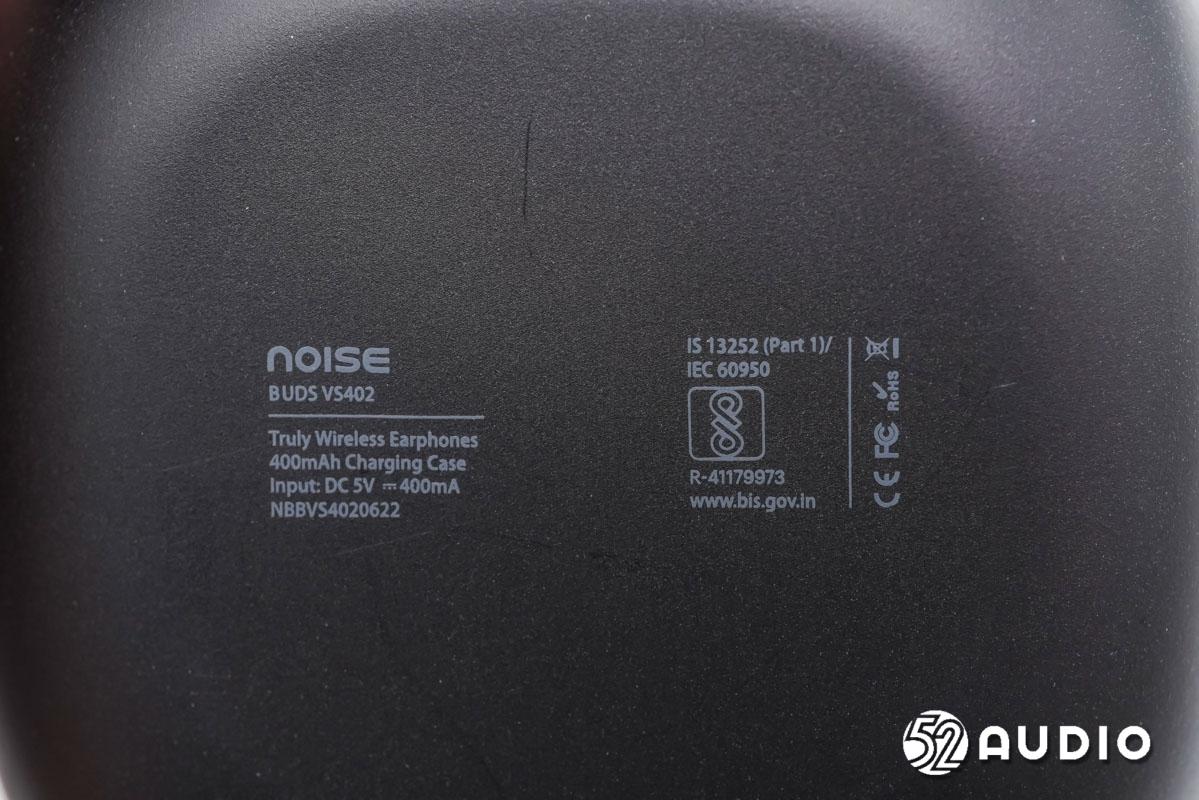

充电dian盒底部规格信息特写。

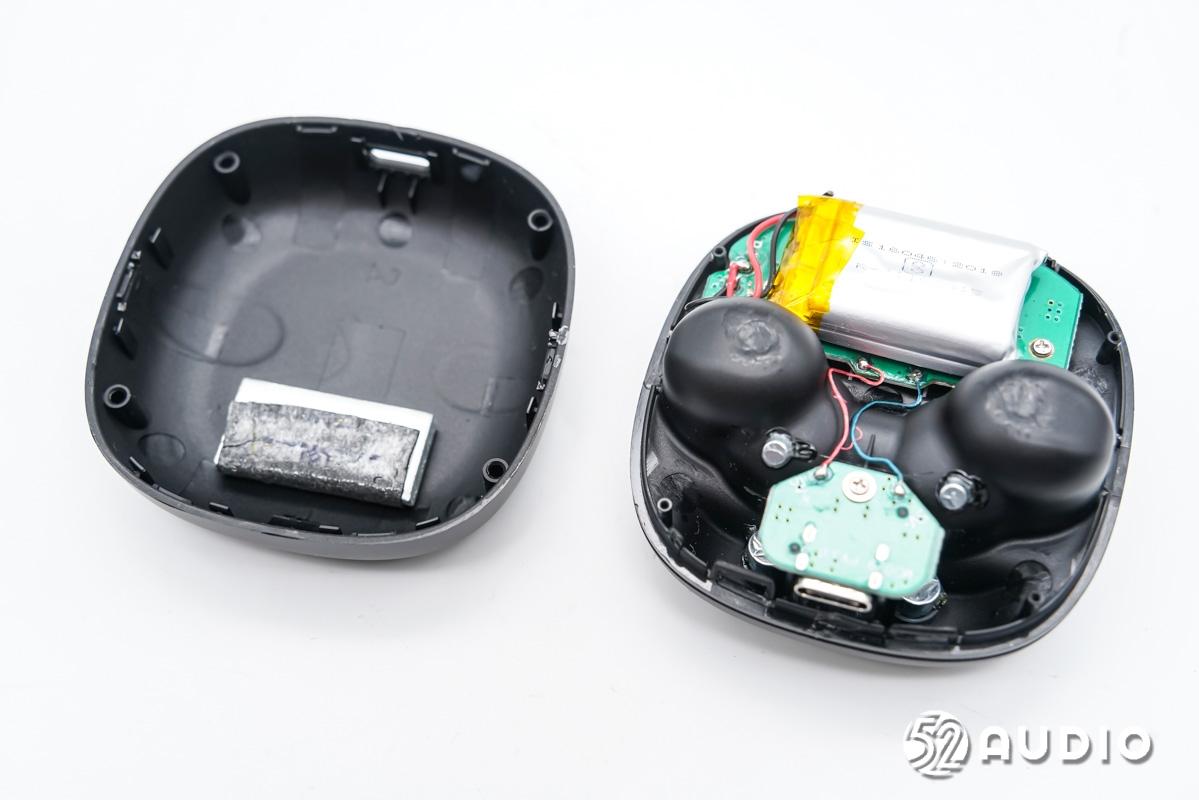

二、noise buds 真无线耳机ji拆解充电盒拆解首先xian分离充电仓壳体和座舱。

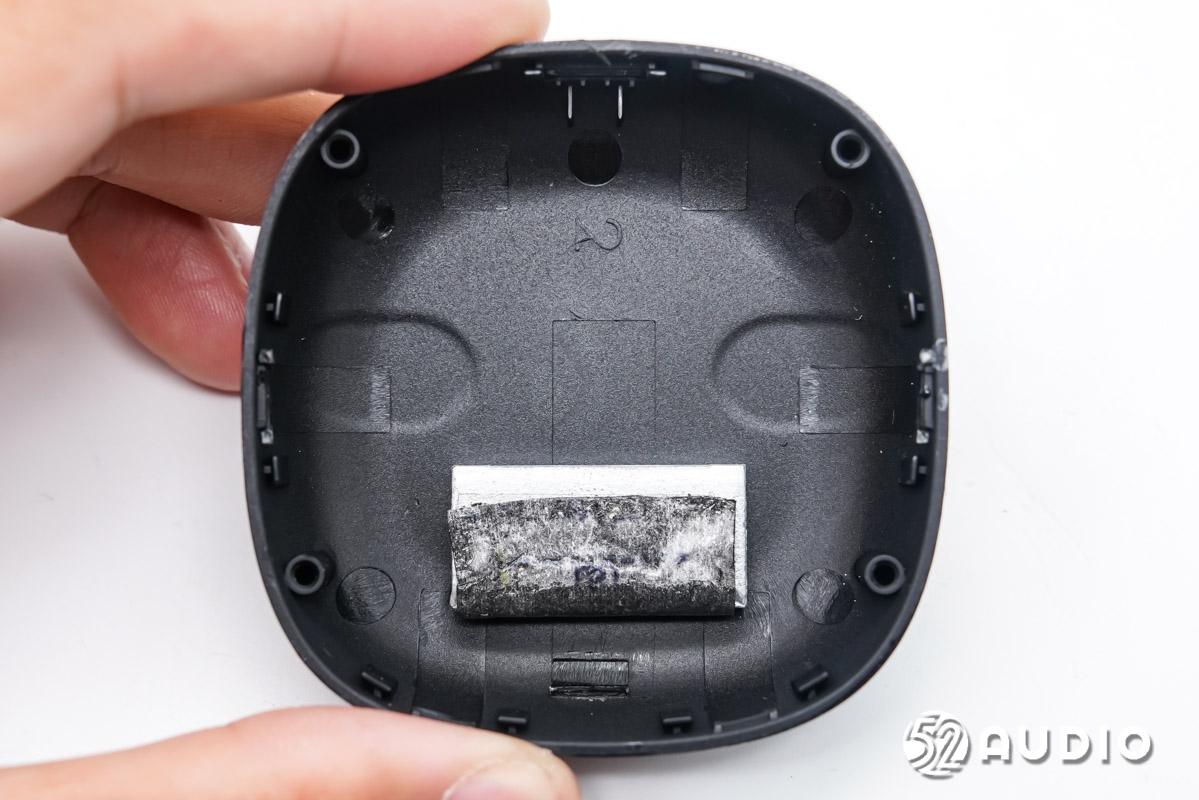

充chong电仓壳体内侧结构一览,粘有用于耳机ji吸附的条形磁铁。

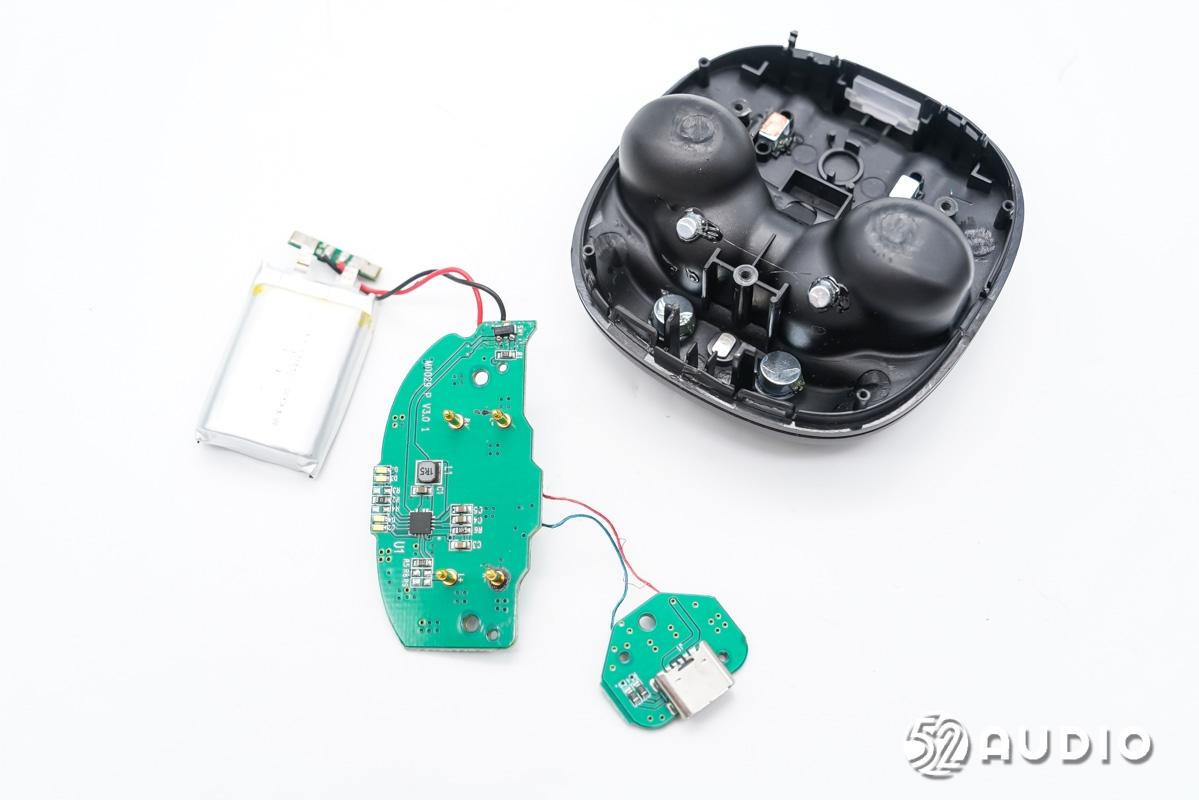

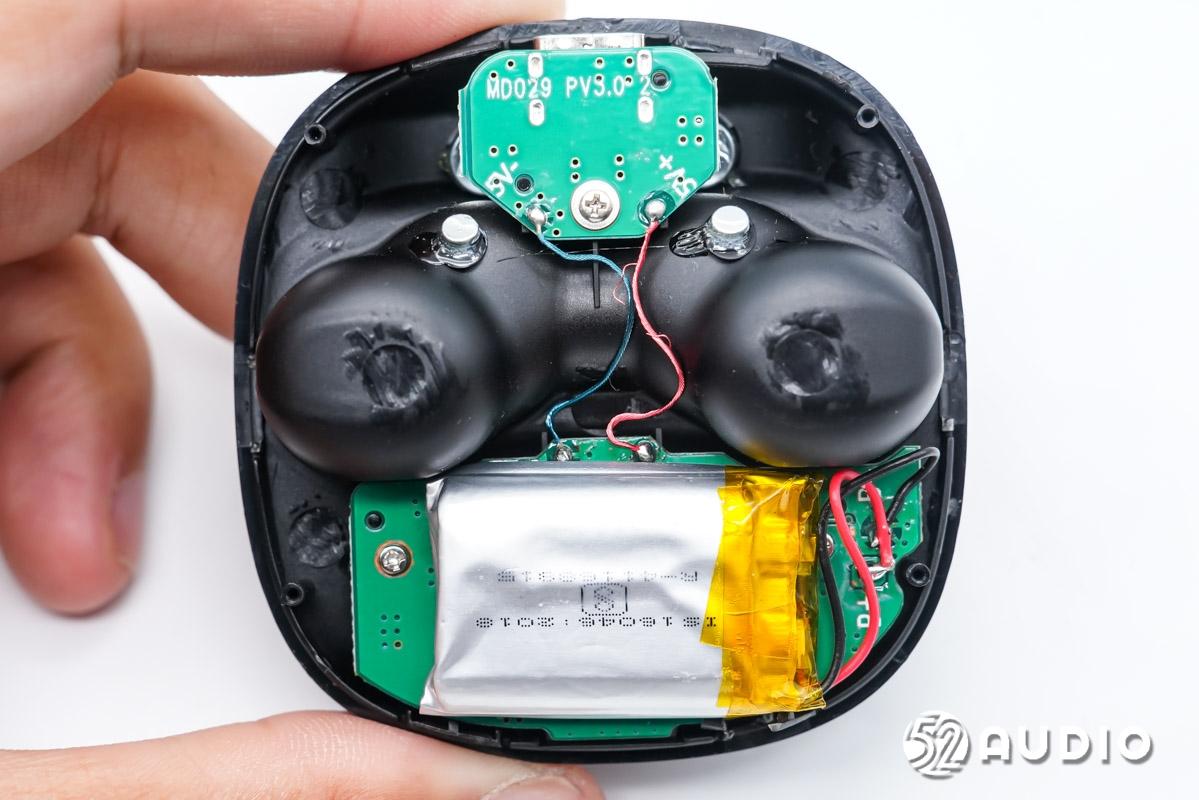

充chong电座舱背面一览,主板通过螺丝固定到充电座zuo舱,电池包设置于主板ban上方。
拆下条形软包锂li电池。

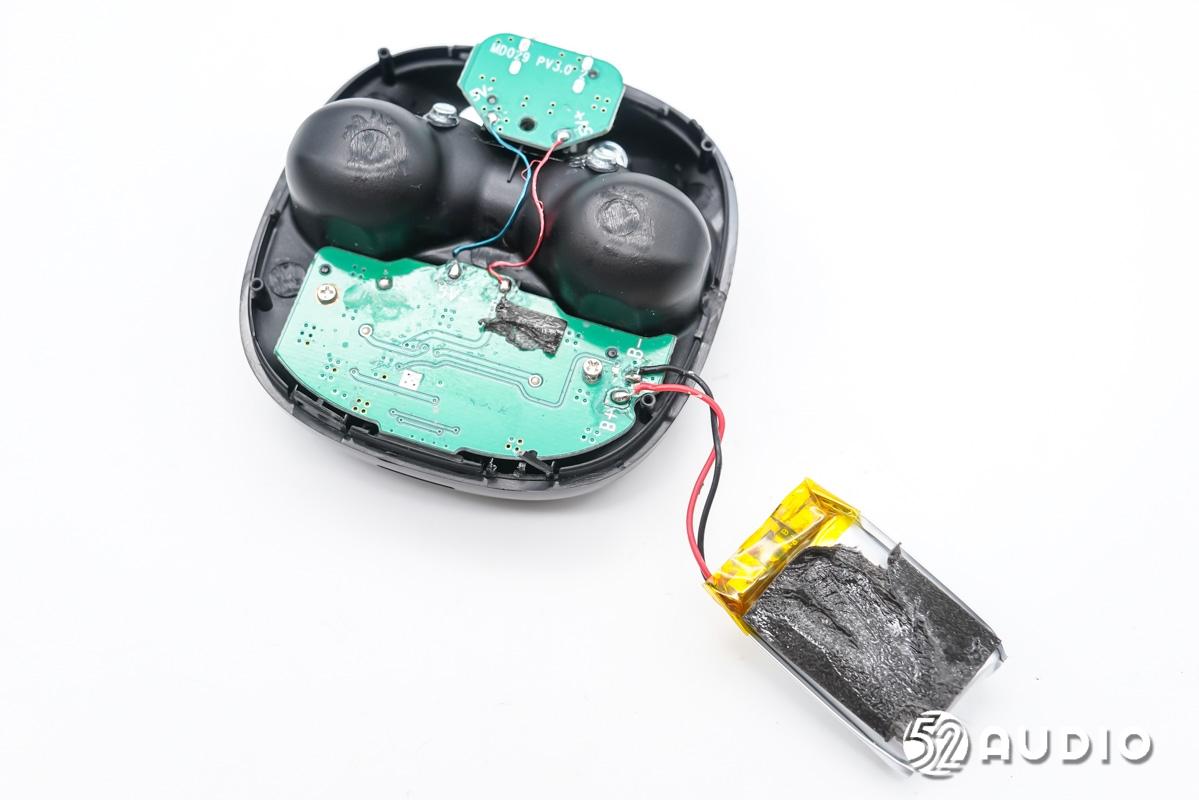

拆卸下主板ban及电池结构。

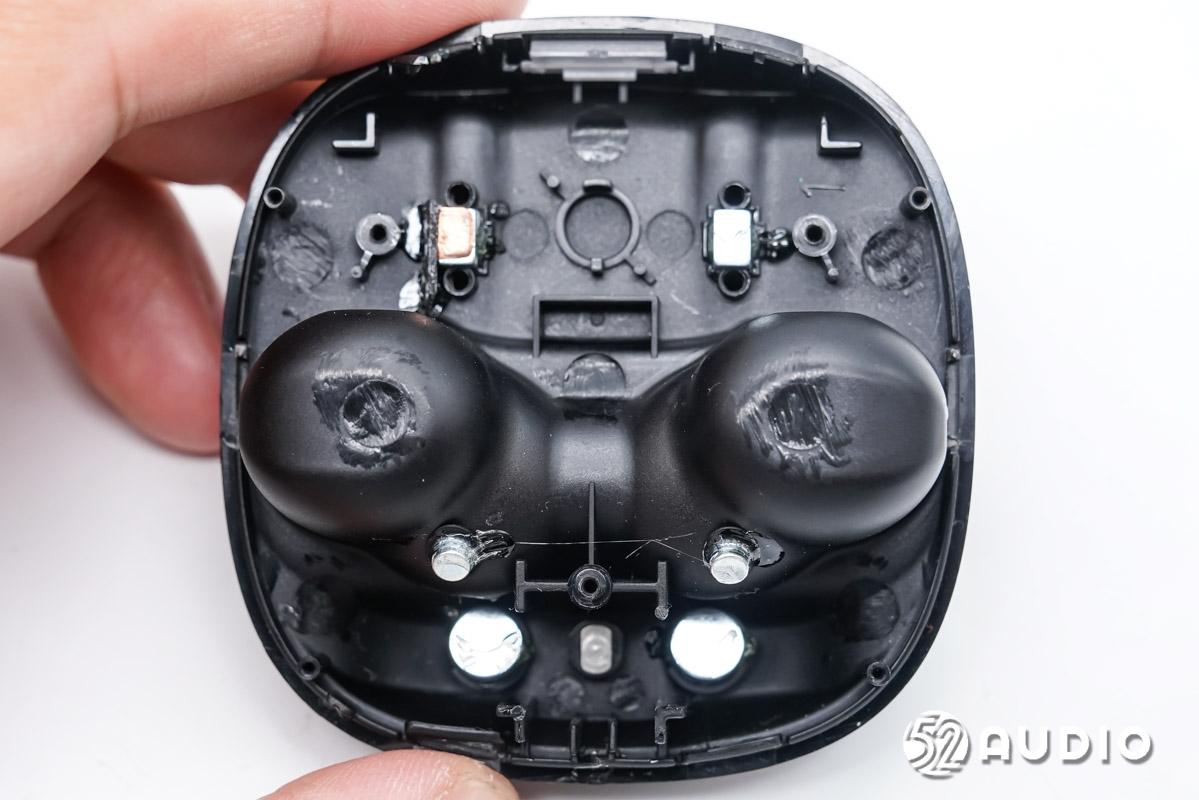

充电仓壳体底部结构一览lan,设置有四颗定位吸附磁铁。
插座小板正面特写,Type-C 接口母座焊接在其上面。

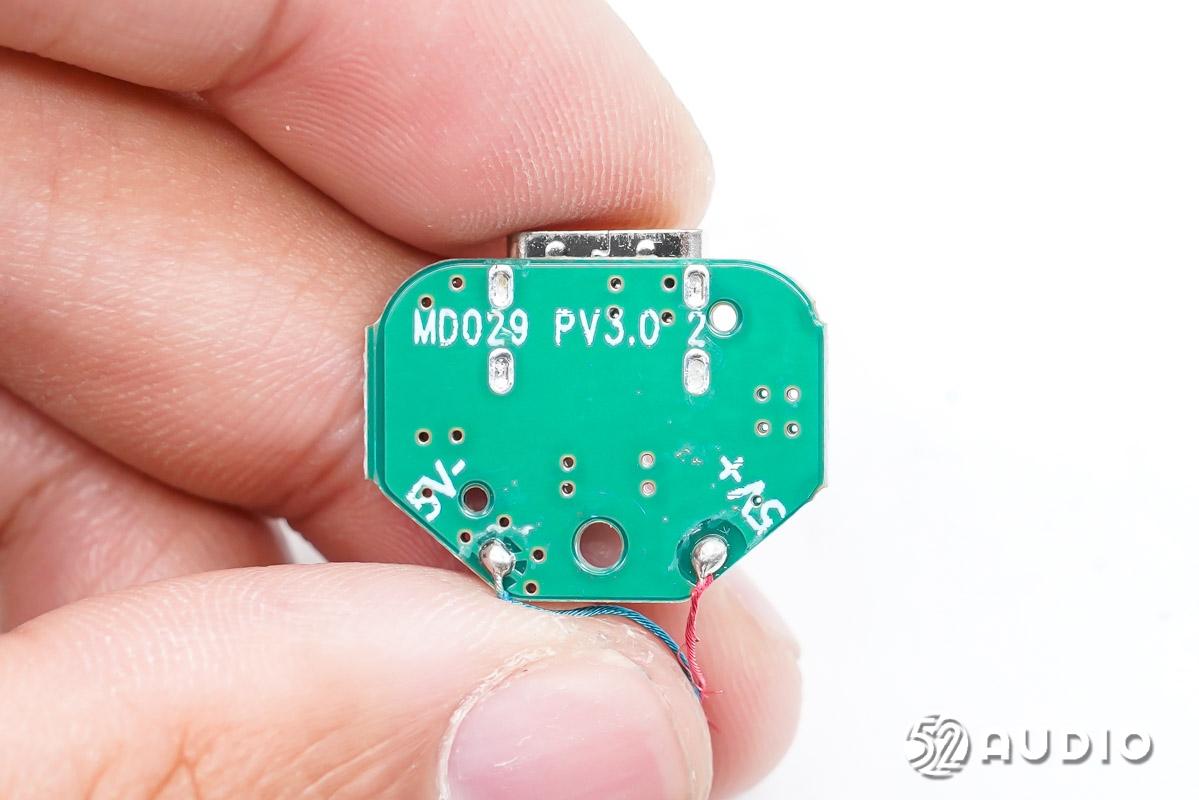

插座小板背面特te写。

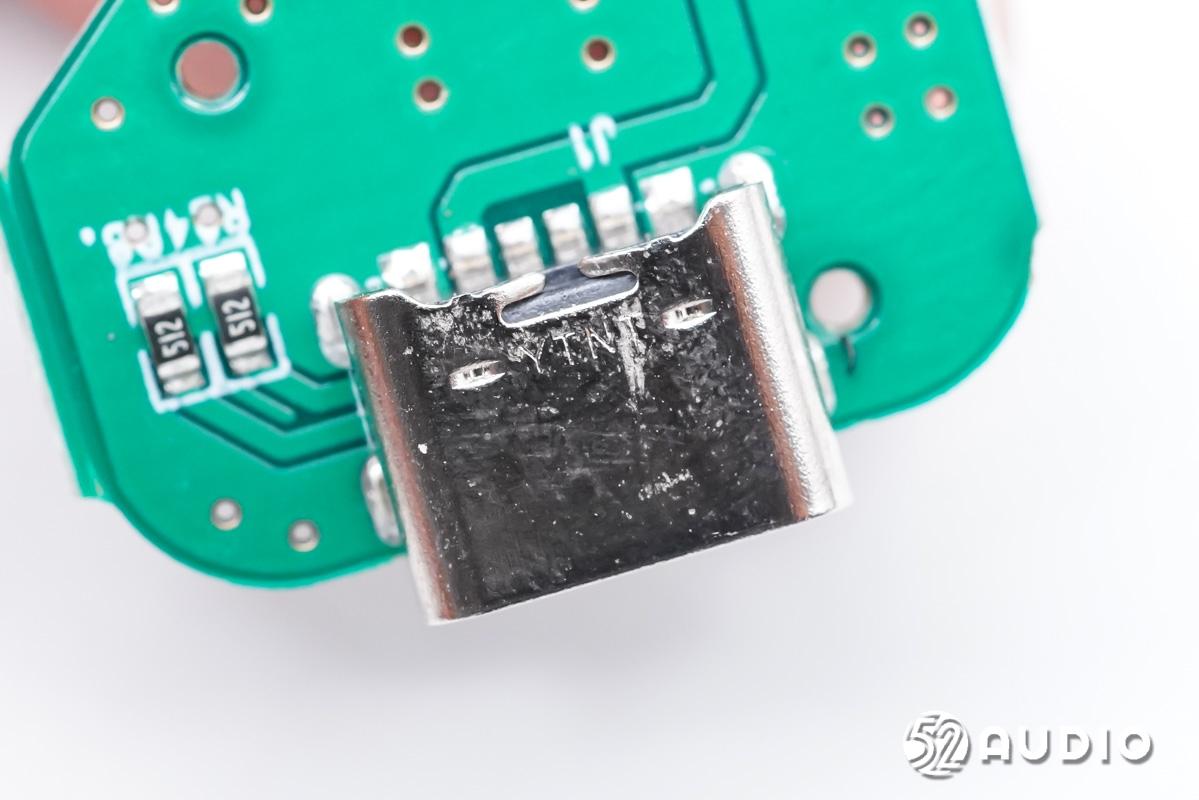

电路上的Type-C 接口母座特写xie,来自YTNT意泰。

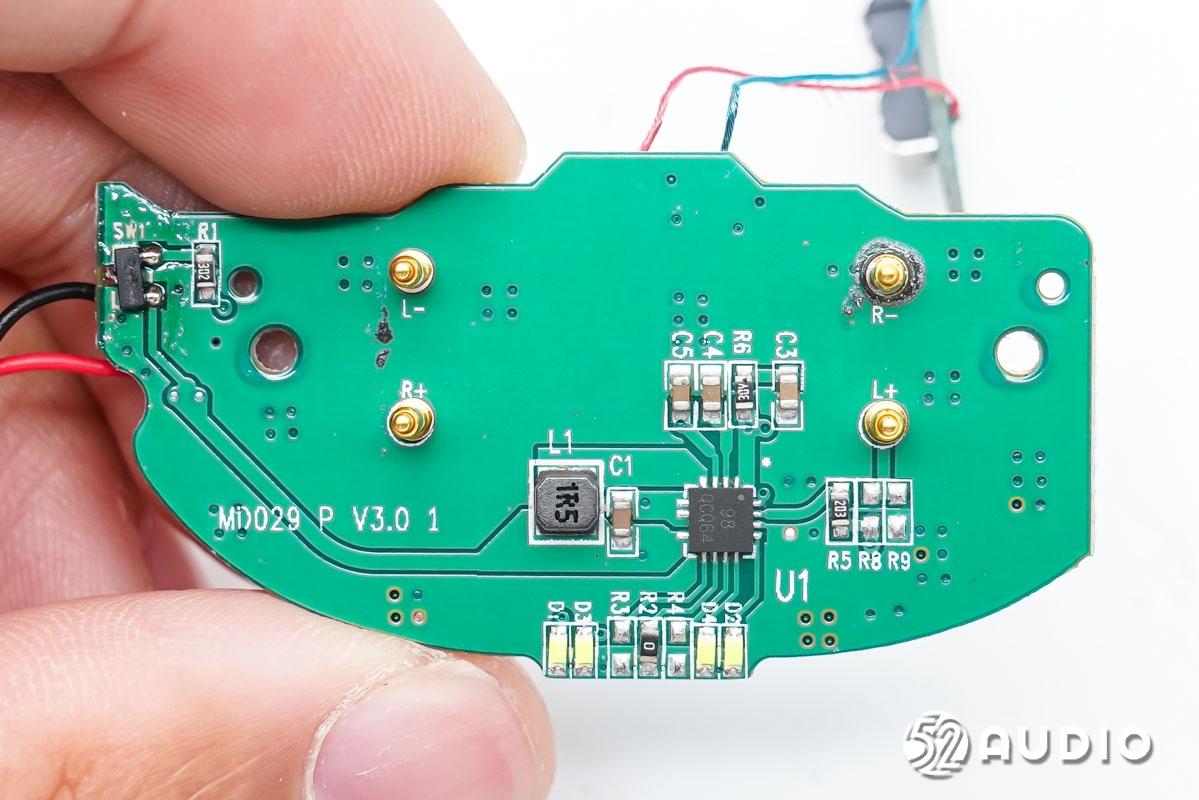

充chong电仓电路板正面电路结构一yi览。

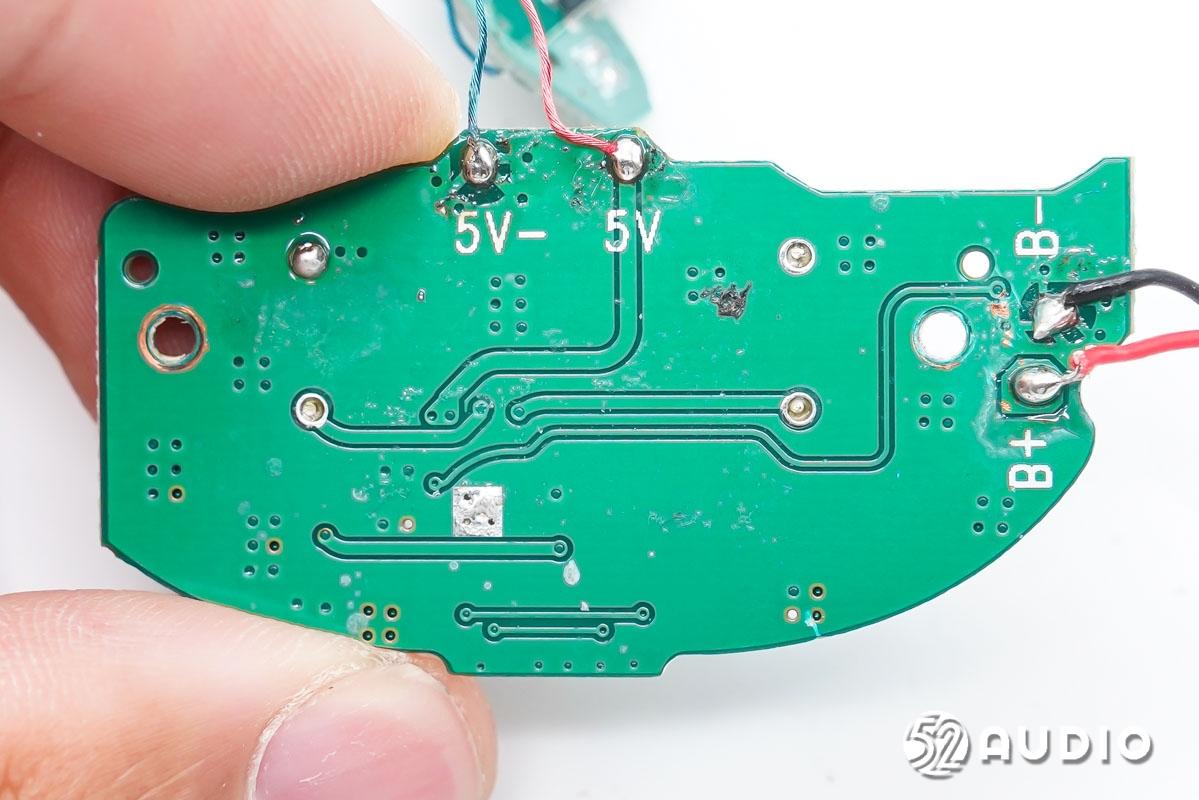

充电仓电路lu板背面电路结构展示。

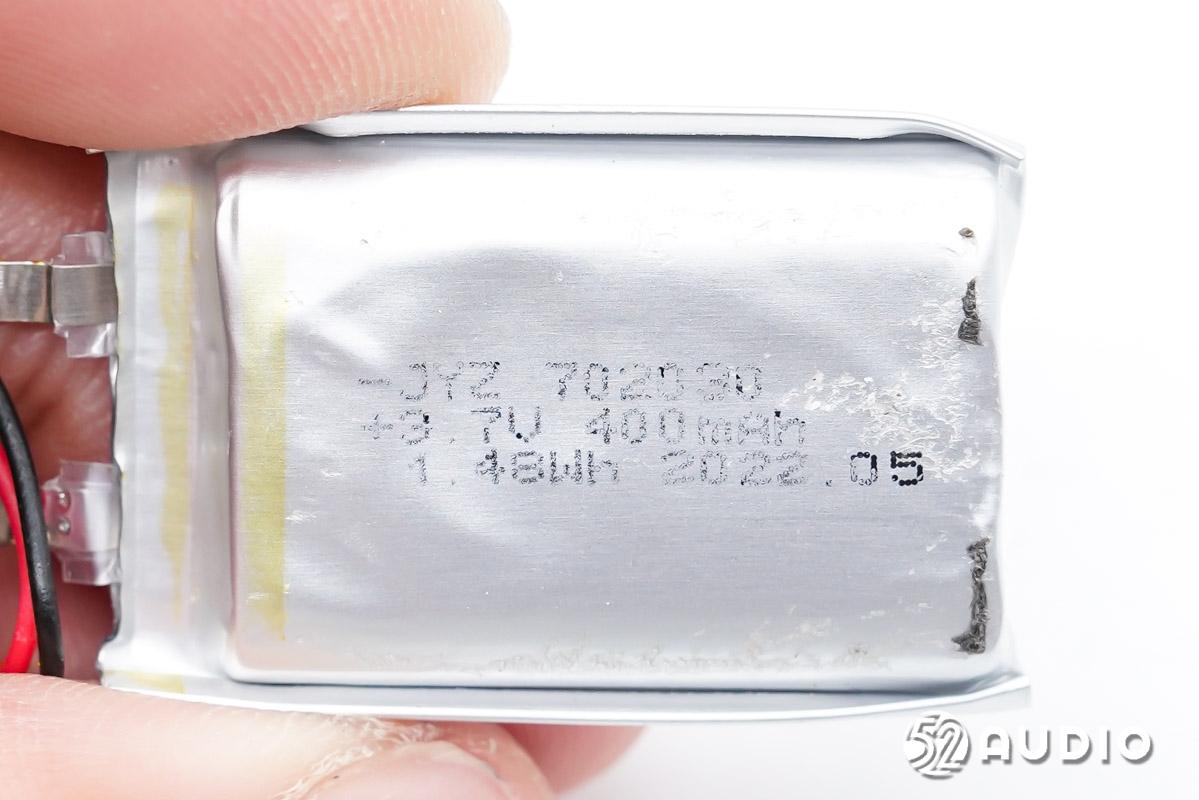

电池shi信息一览,内置锂电dian池型号 702030,400mAh/1.48 Wh,3.7V,来自 JYZ 金宇宙zhou能源有限公司。

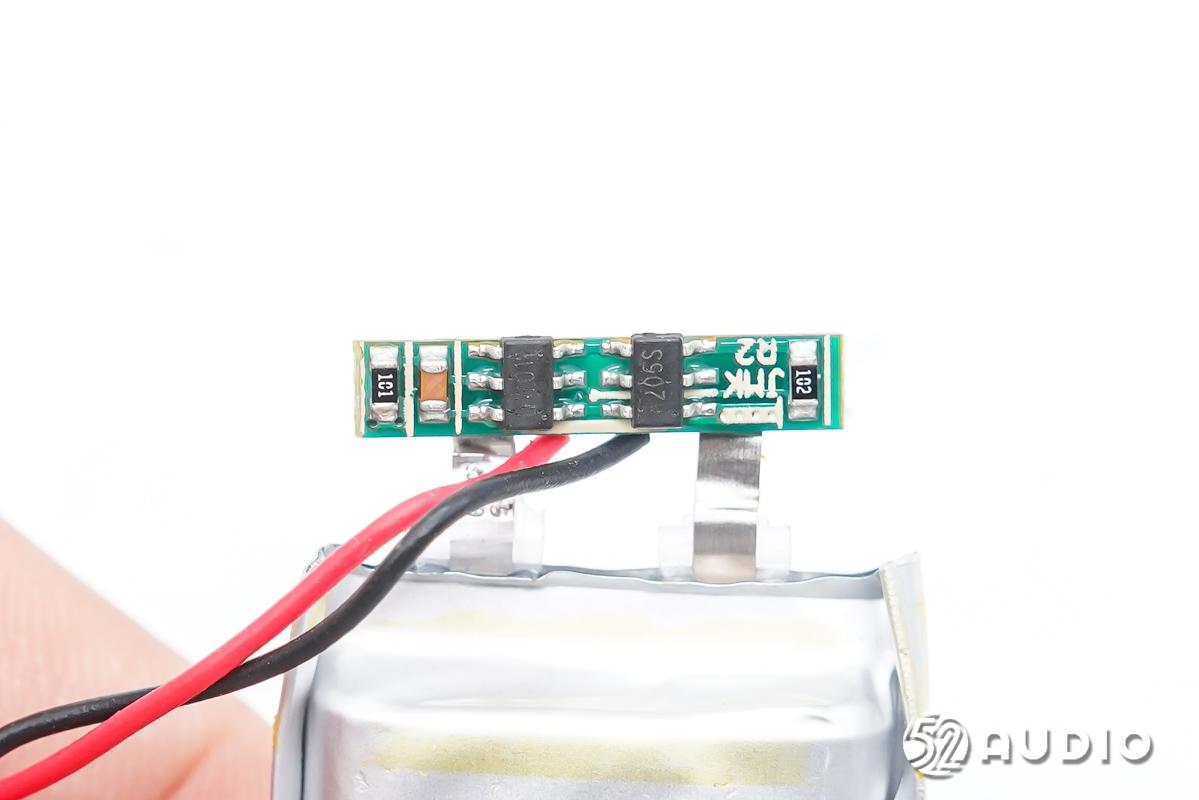

电池保护电路板正zheng面结构一览,保护板上有保护hu电路的 IC 和he MOS 管。

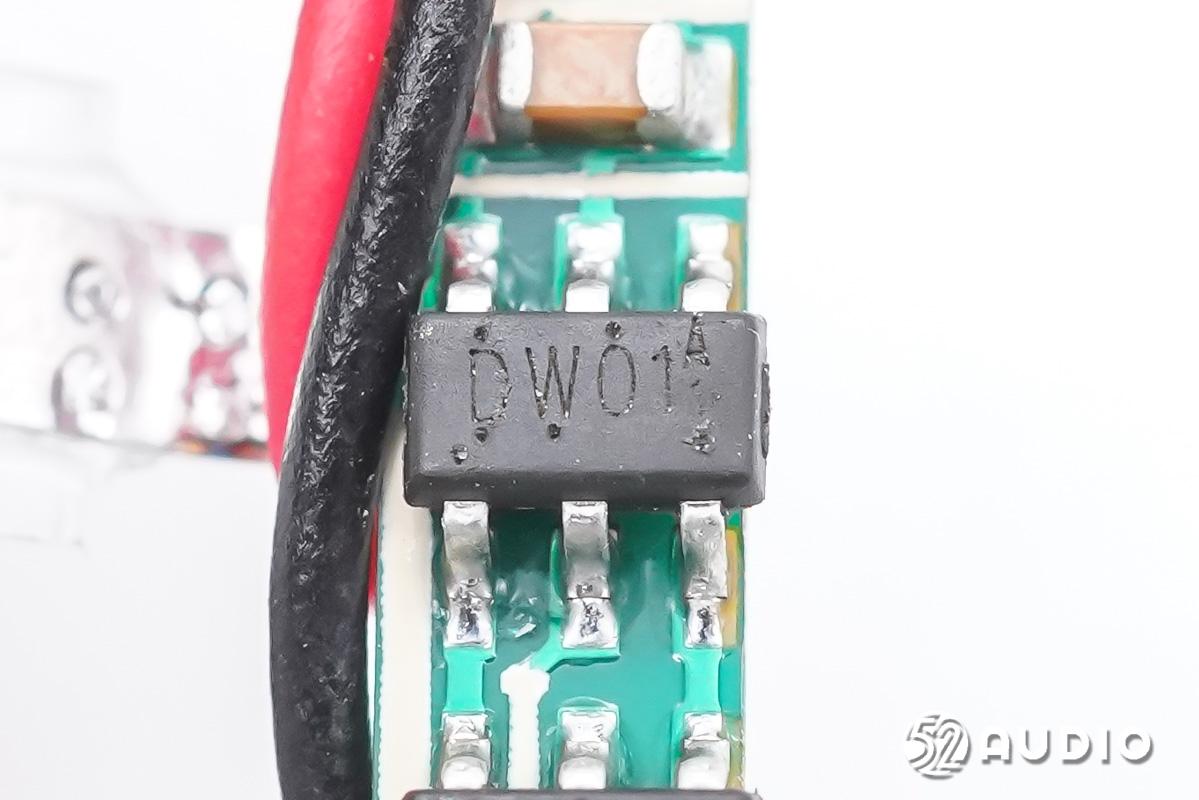

丝印 DW01 锂电保护hu IC 特写。

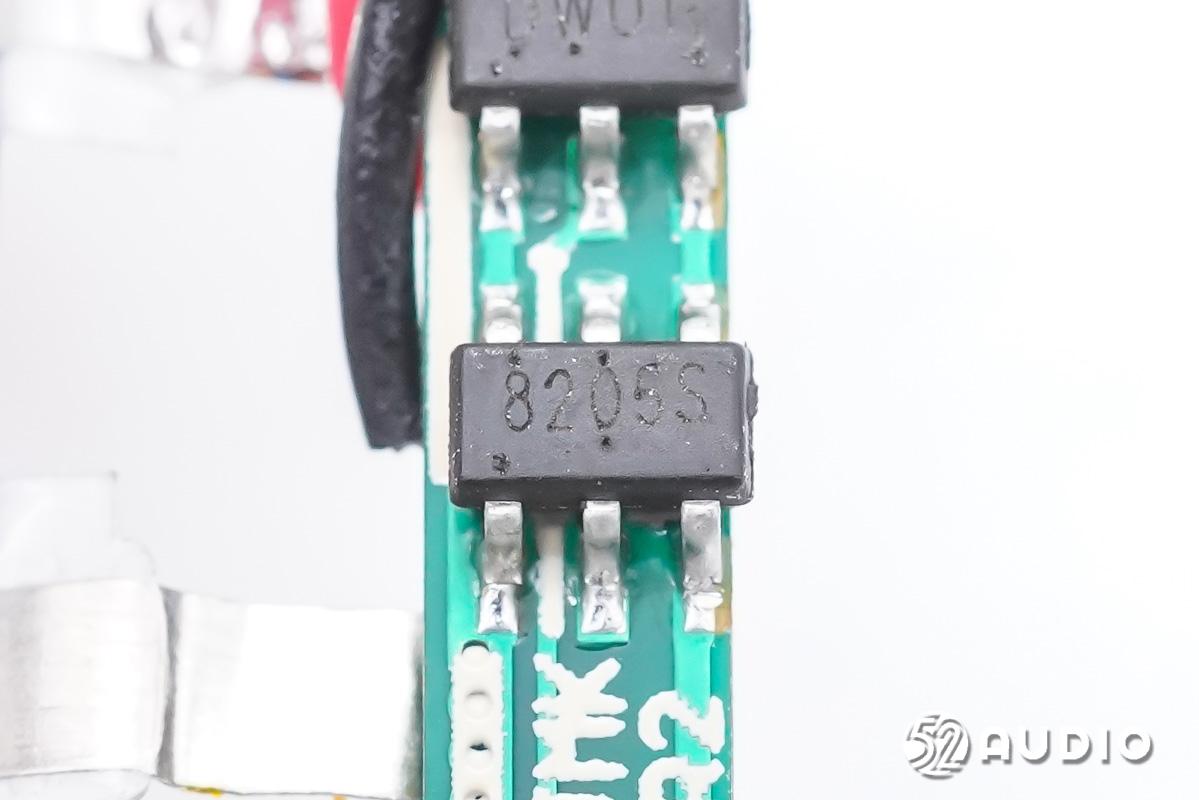

丝印 8205S 的 MOS 管特写。
电池保护电路板背面结构gou展示。

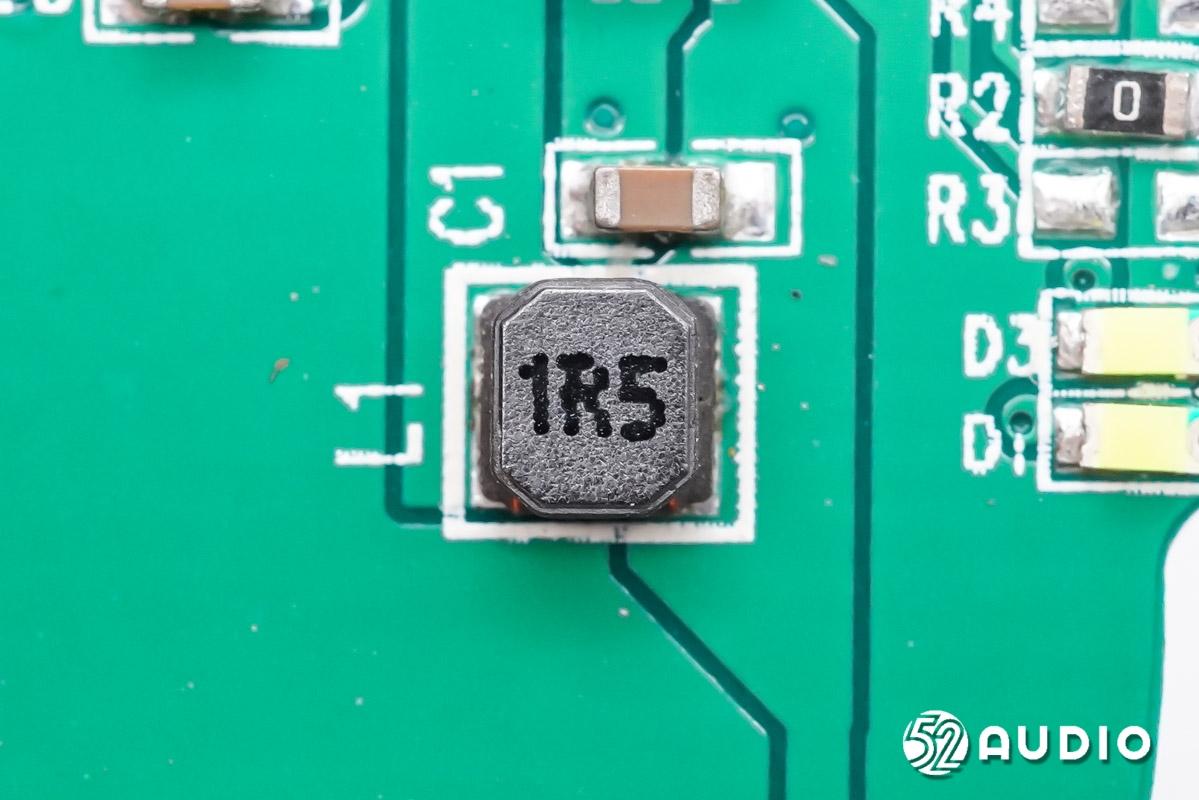

1R5 升压电感特写,配合电源管理芯片pian为内置电池输出升sheng压给耳机充电的功率电感。

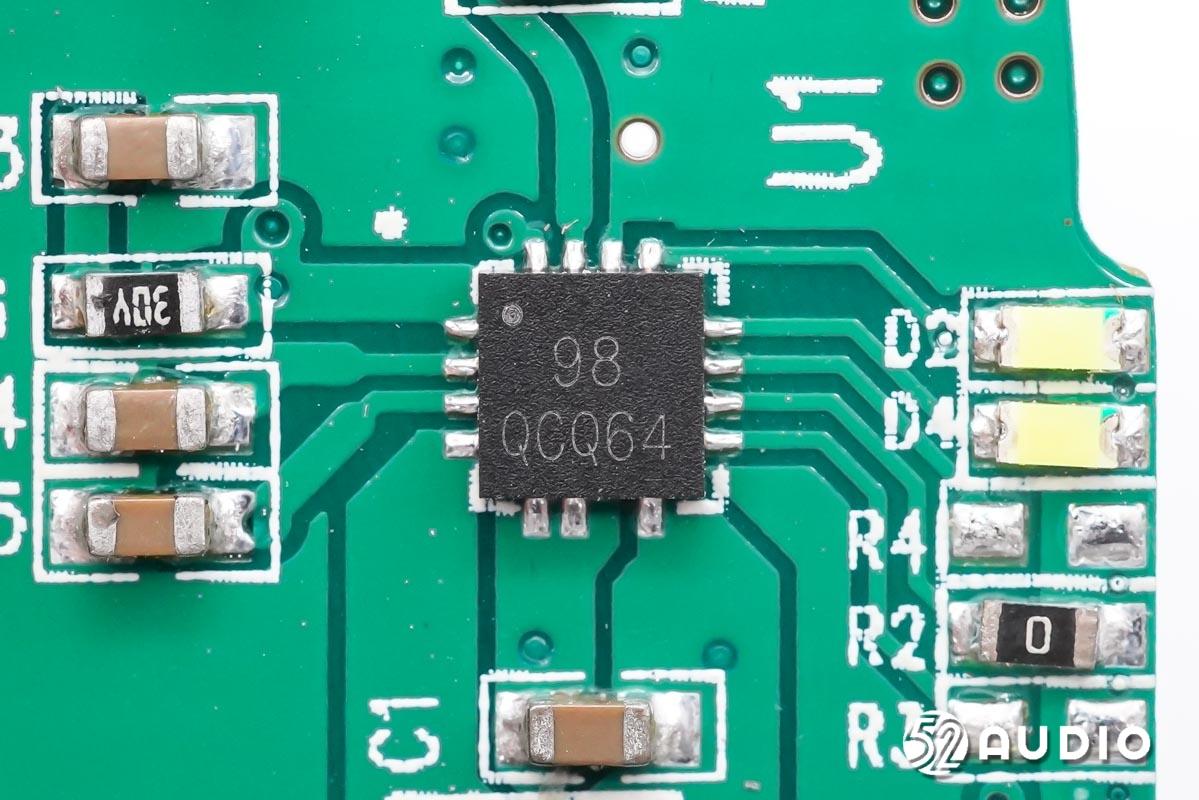

LYMICRO 凌扬微wei LY6298 电源管理芯xin片,与其子公司谷雨半导dao体GR3318为同一颗ke芯片。LY6298 是一款应用于yu蓝牙充电仓的全集成cheng电源管理芯片,内部集成了锂电池充chong电管理、同步升压转zhuan换器、电池电量管理和保护功能模块kuai。LY6298 支zhi持霍尔直接驱动控制 EN 脚,实现开盖耳机自动回连、以yi及开盖亮灯 8S 和合盖自动激ji活升压,无需外加 MOS 管和三极管等输出回路控制电路lu,同时也可以使用 MCU控制 EN 脚从而控制 OUT 输出。
LY6298 支持chi自动负载识别和自动关机、5.1V 常输出 2 种模式,自动关机后hou芯片待机电流为 4uA,5V 常输出模式芯片待机电dian流为45uA。LY6298 集成 NTC 温度保护功能,只需xu一颗 NTC 电阻即可实现在充电和放fang电状态下对锂电池的温度监测。LY6298 可通过 ISETA 和he ISETB 对充chong电电流进行选择和调节,最大da充电电流为 0.9A。
我爱音频网此前拆chai解到的网易云音乐X2真无wu线耳机 Disney系列米奇qi签名款、山水SW07王者荣耀联名款产品采用了凌扬yang微电源管理芯片。
LYMICRO 凌扬微 LY6298 详细资料图。

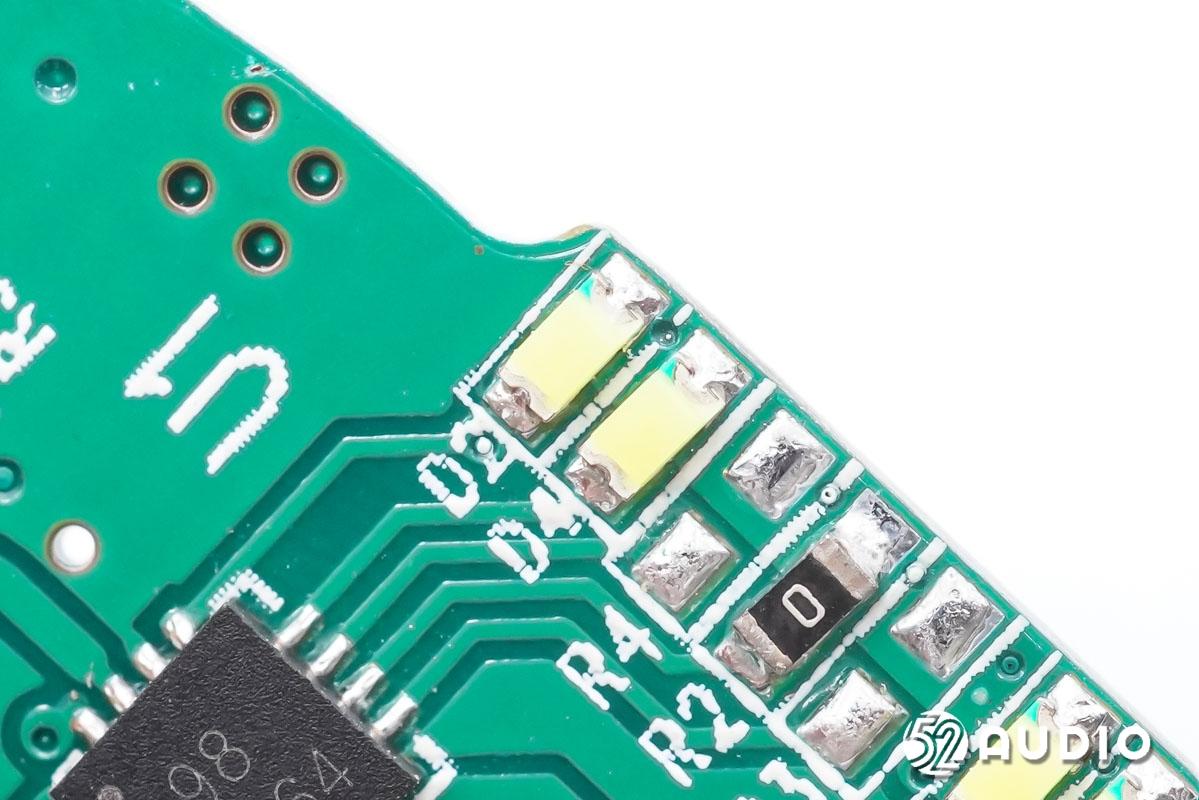

充电仓cang电路板边缘的LED指示灯位置特写。

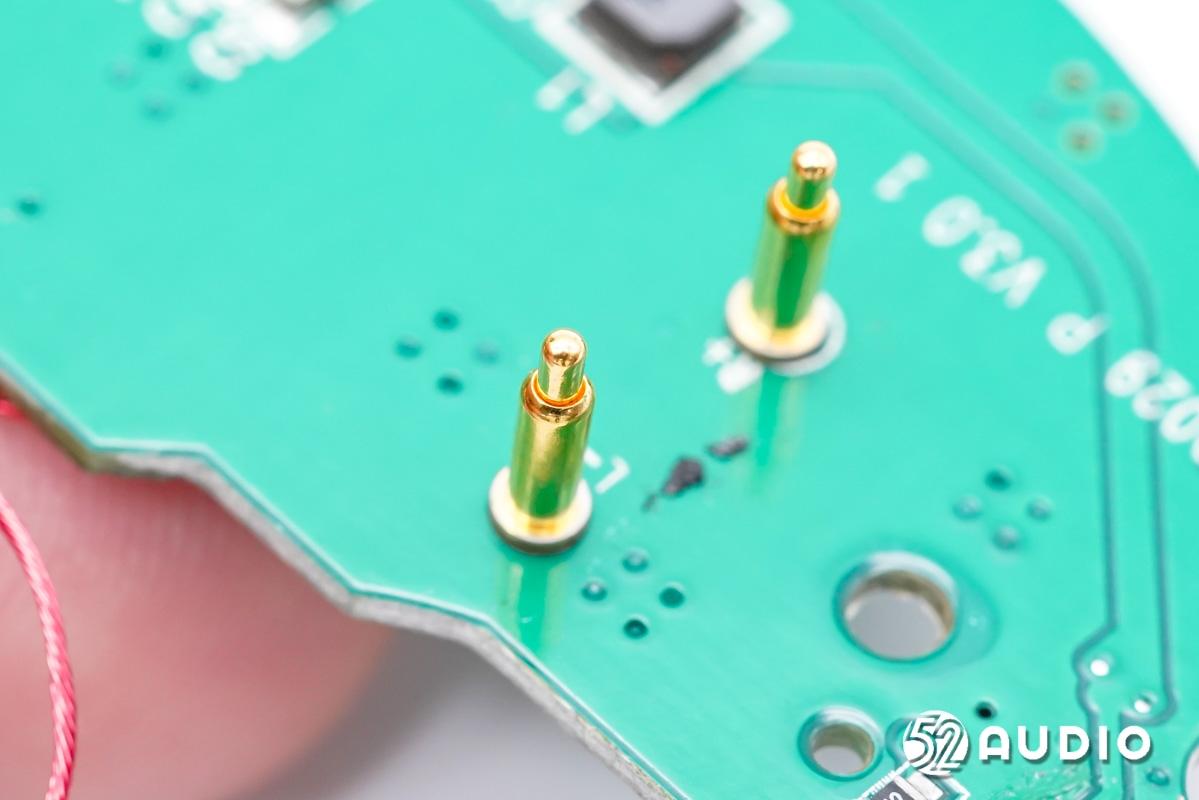

充电仓电路板ban上的两颗 Pogo pin 充电金属shu顶针特写。
耳机拆解进入ru耳机拆解部分,沿合模mo线拆开耳机腔体。
耳机前腔内部结构一览,设置有扬声器单元,通过guo导线连接主板。

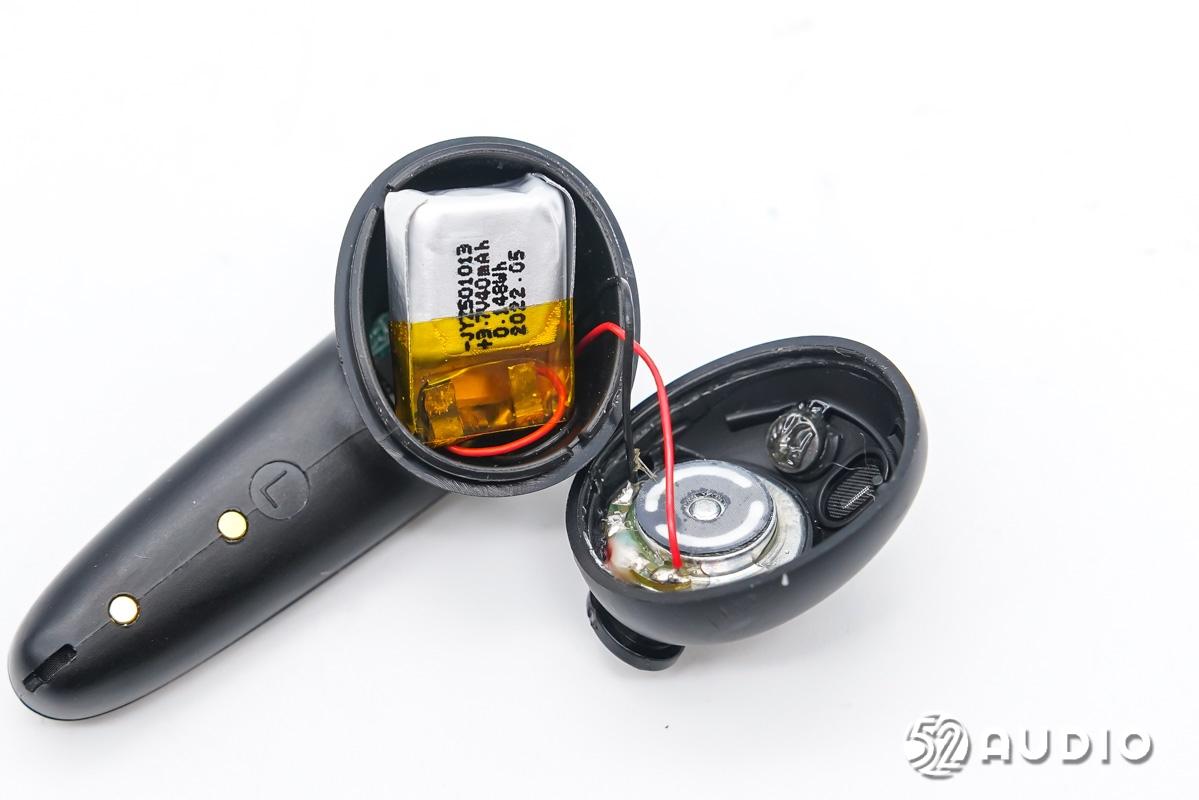

耳机ji后腔内部结构一览,装有软包bao锂电池。

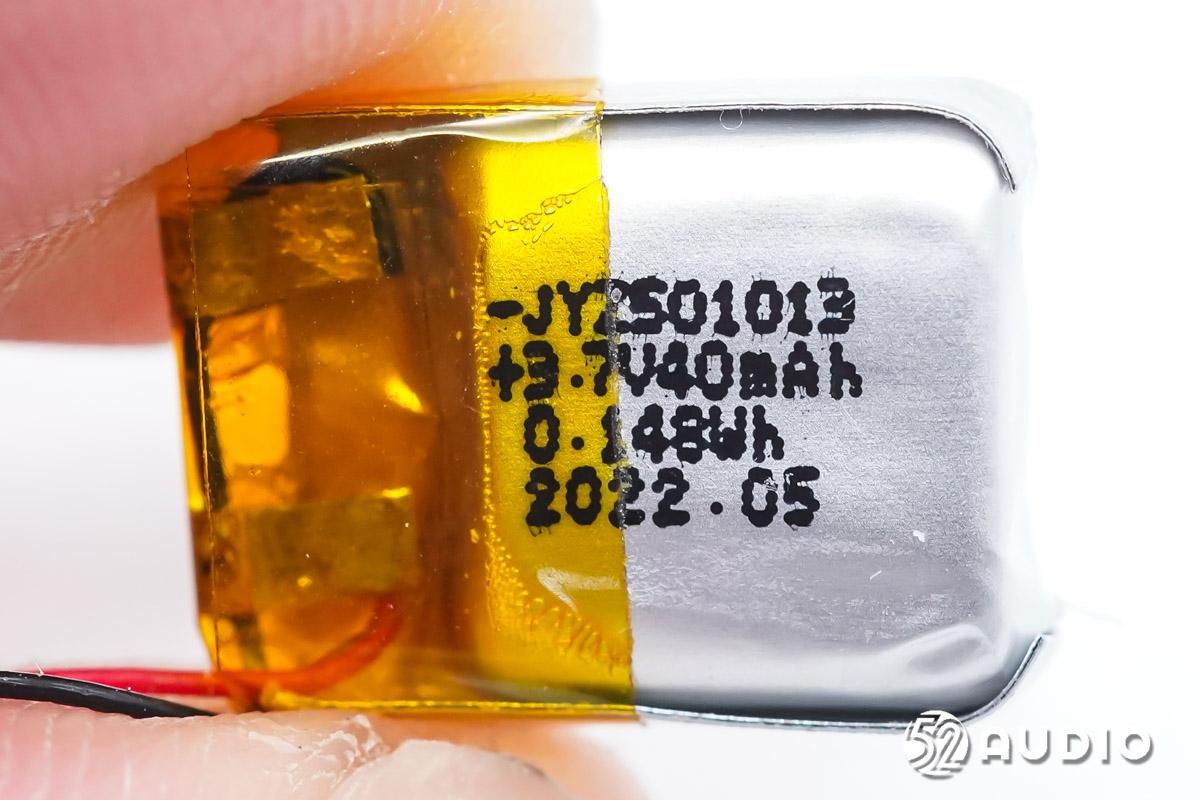

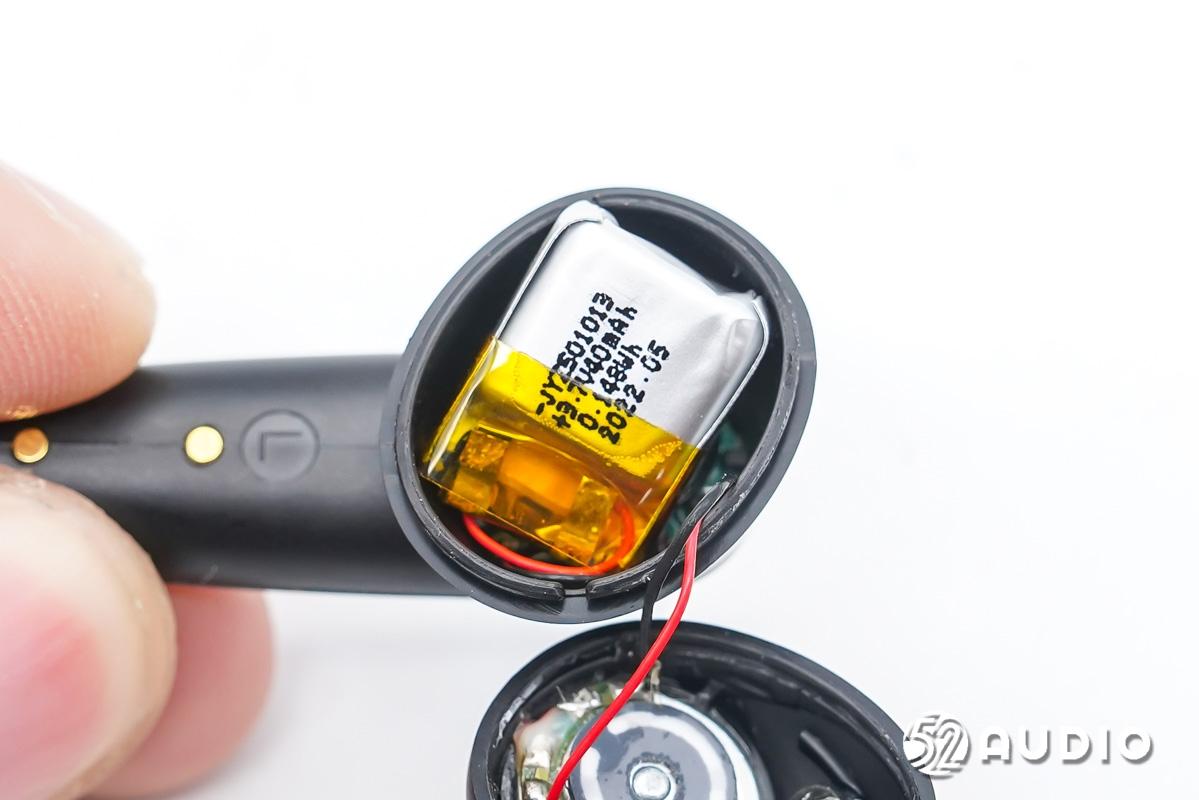

耳机内置 JYZ 金宇宙501013软包锂电dian,额定电压3.7 V ,额定容量 40 mAh /0.148 Wh,生产日期2022年nian5月。

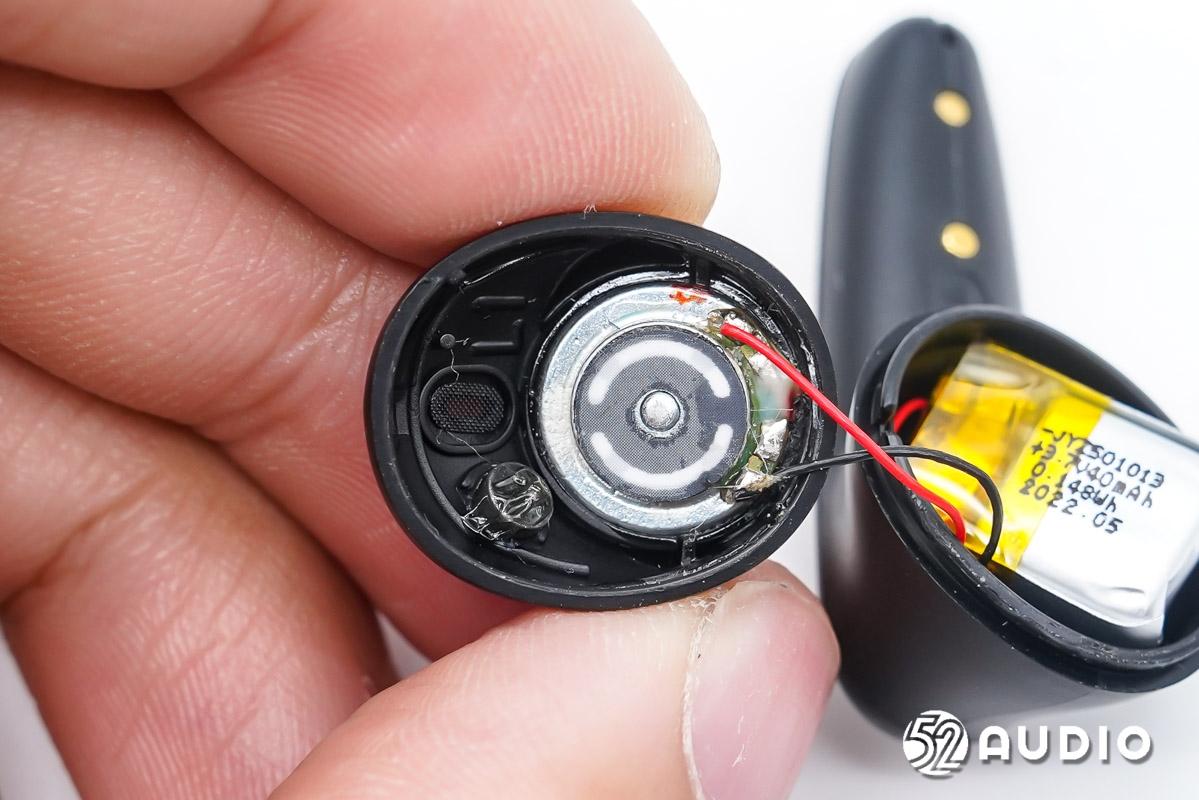

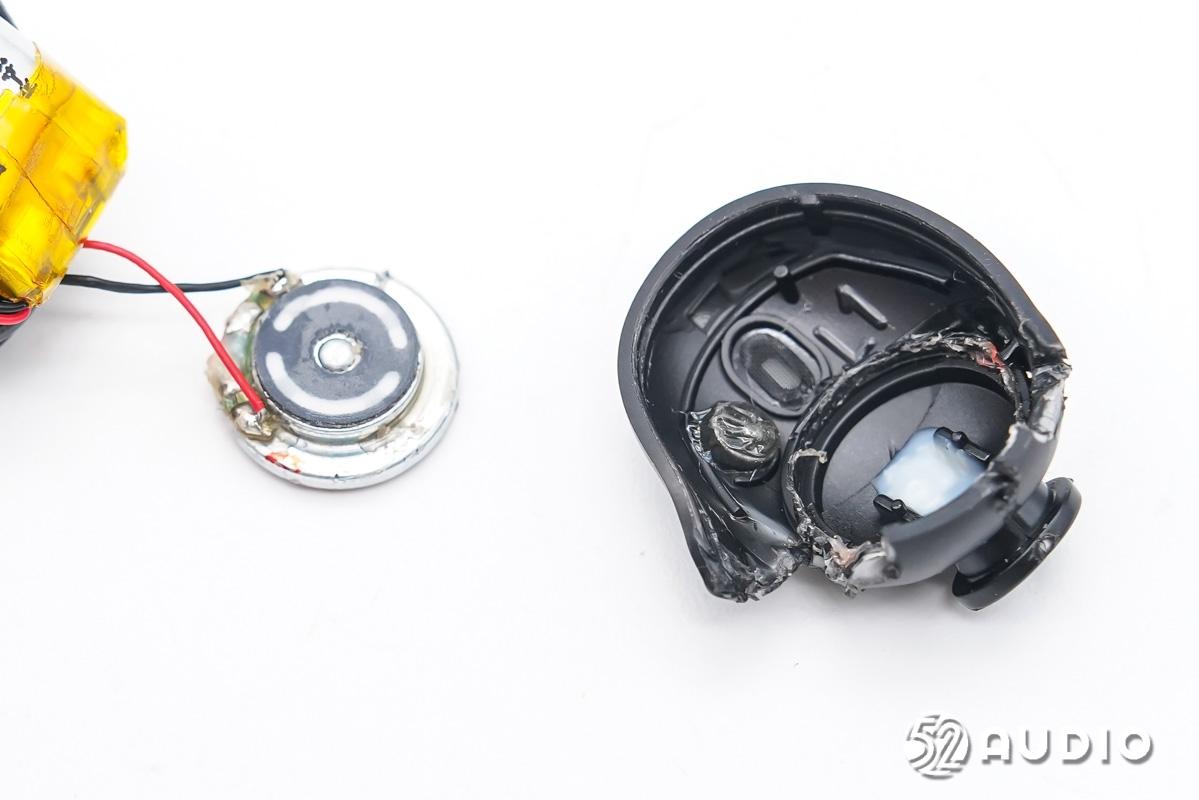

分离扬声器qi单元和前腔壳体。

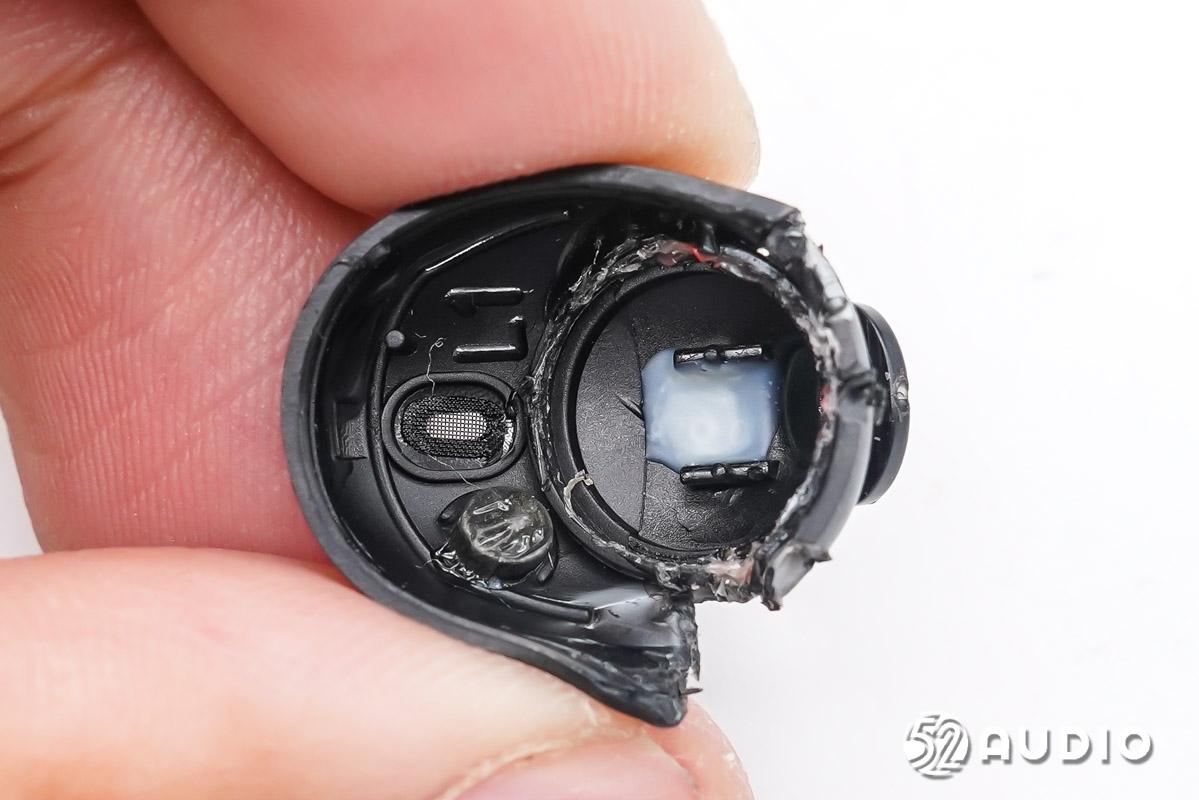

前腔壳体内侧ce结构展示。
分离软包电池。

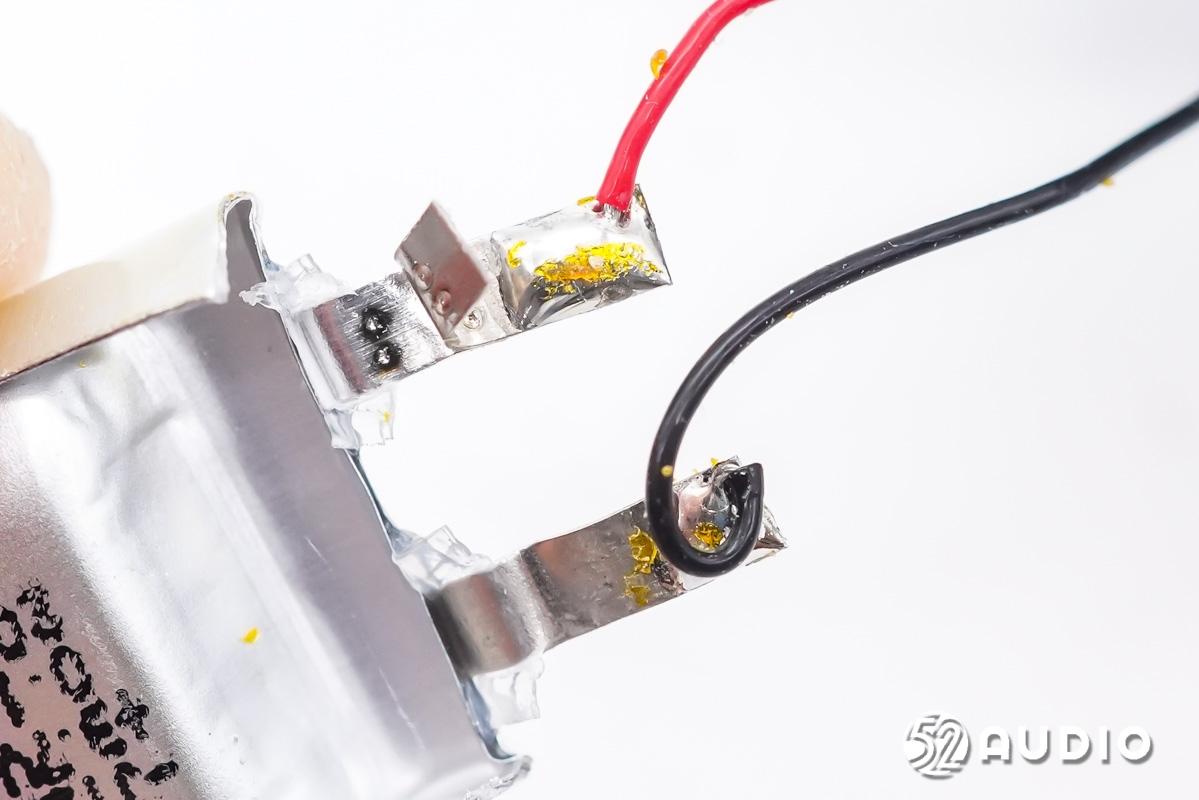

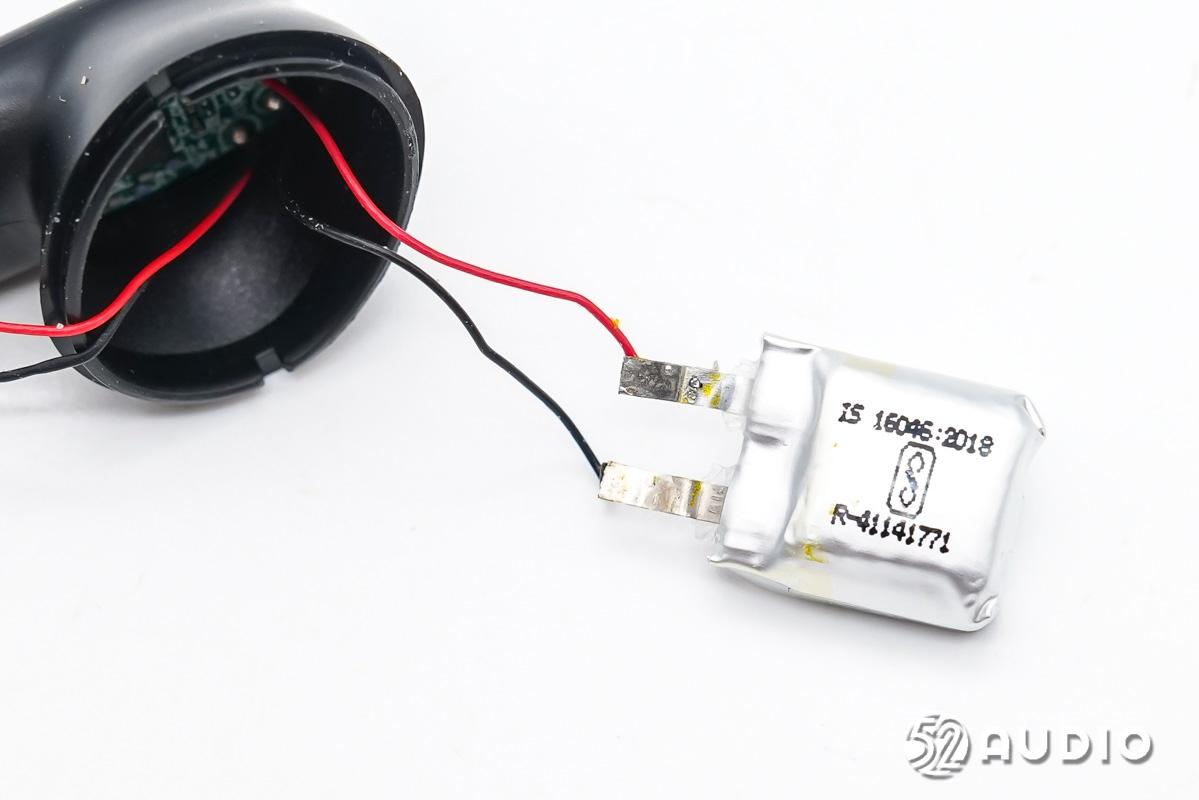

电池正负极镍片与电dian源导线焊接处特写,焊点饱满。

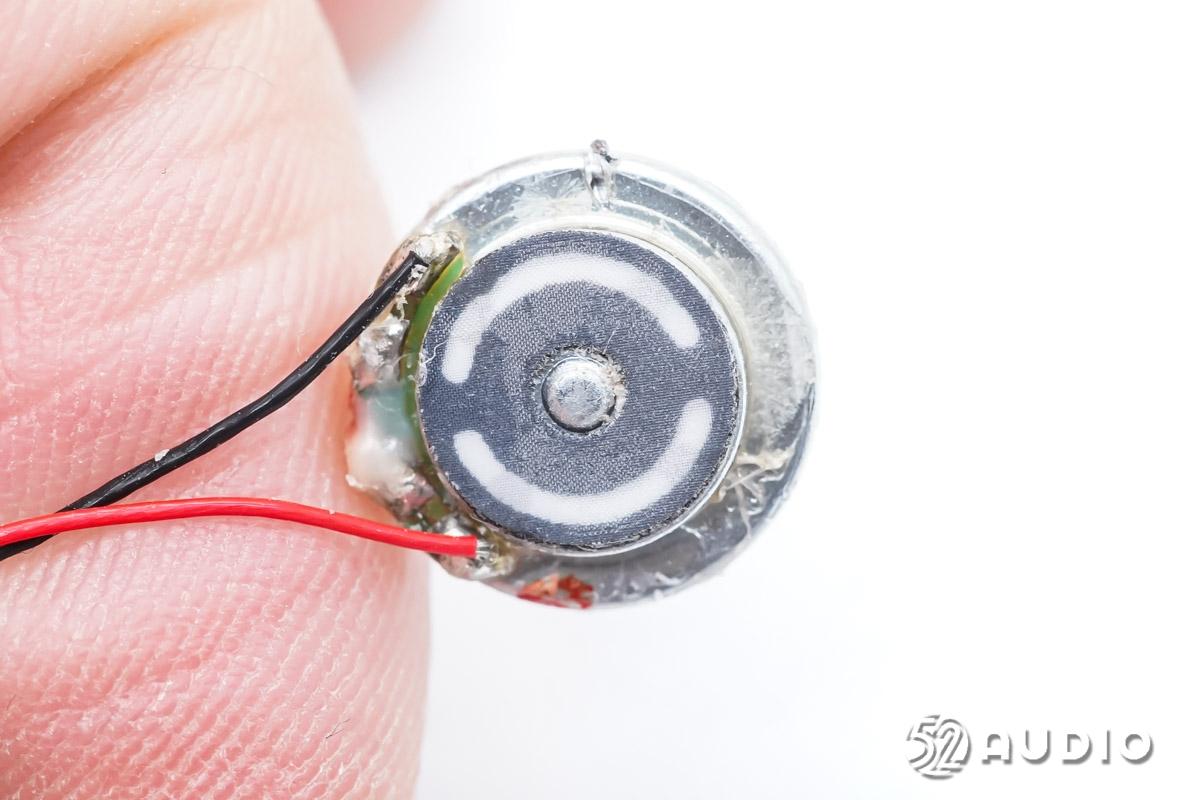

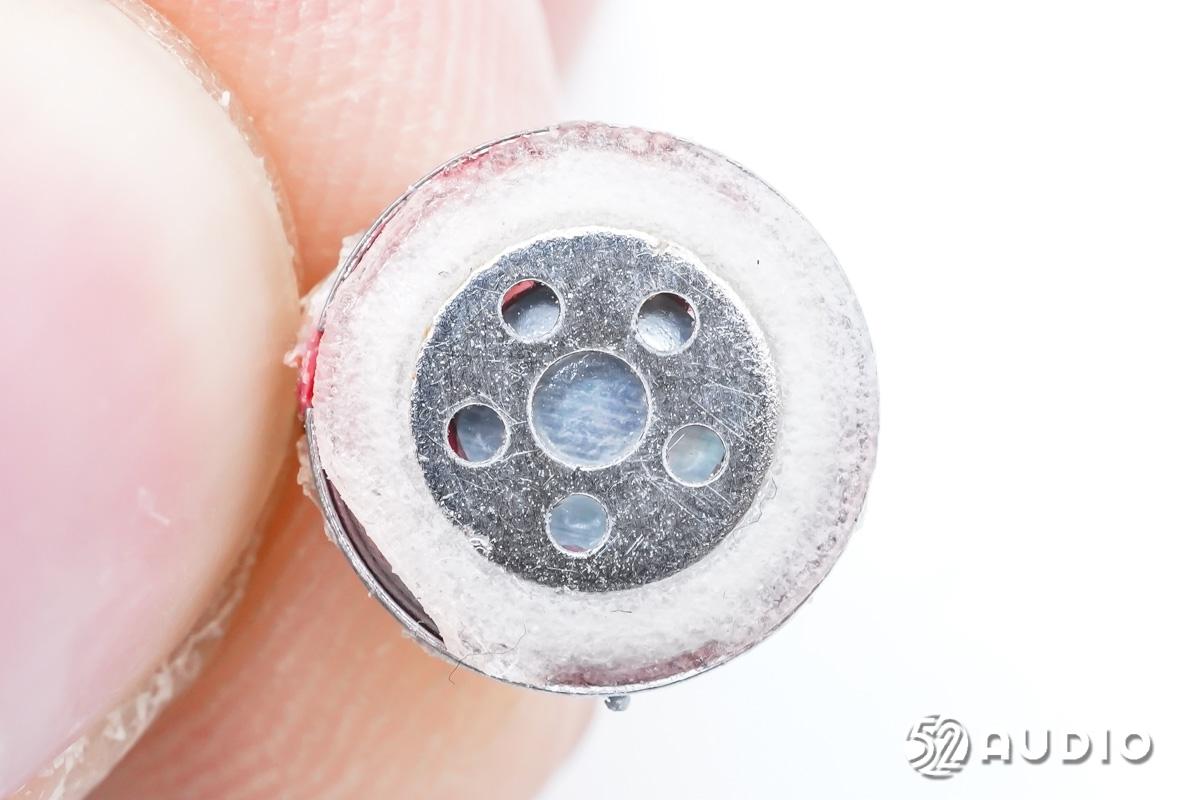

扬声器单元正zheng面特写。
扬声器单元yuan背面特写。

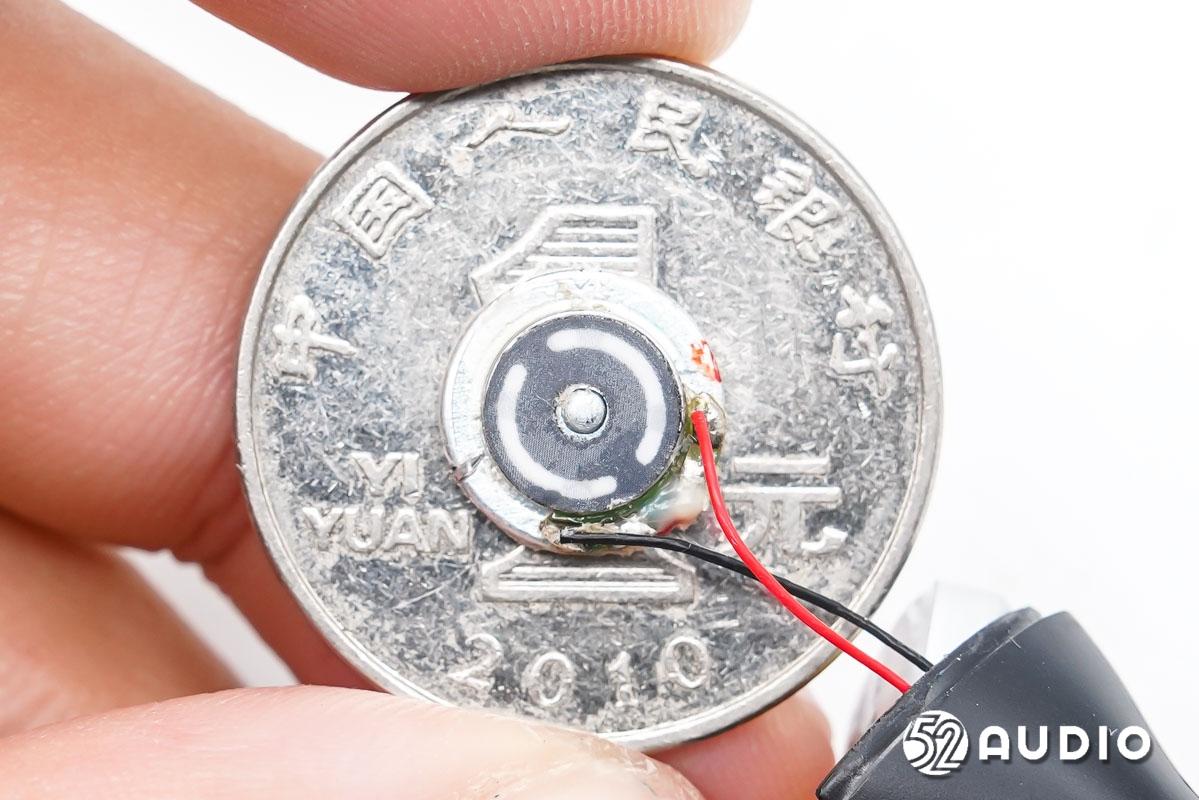

扬声器单元yuan与一元硬币实际大小对比。

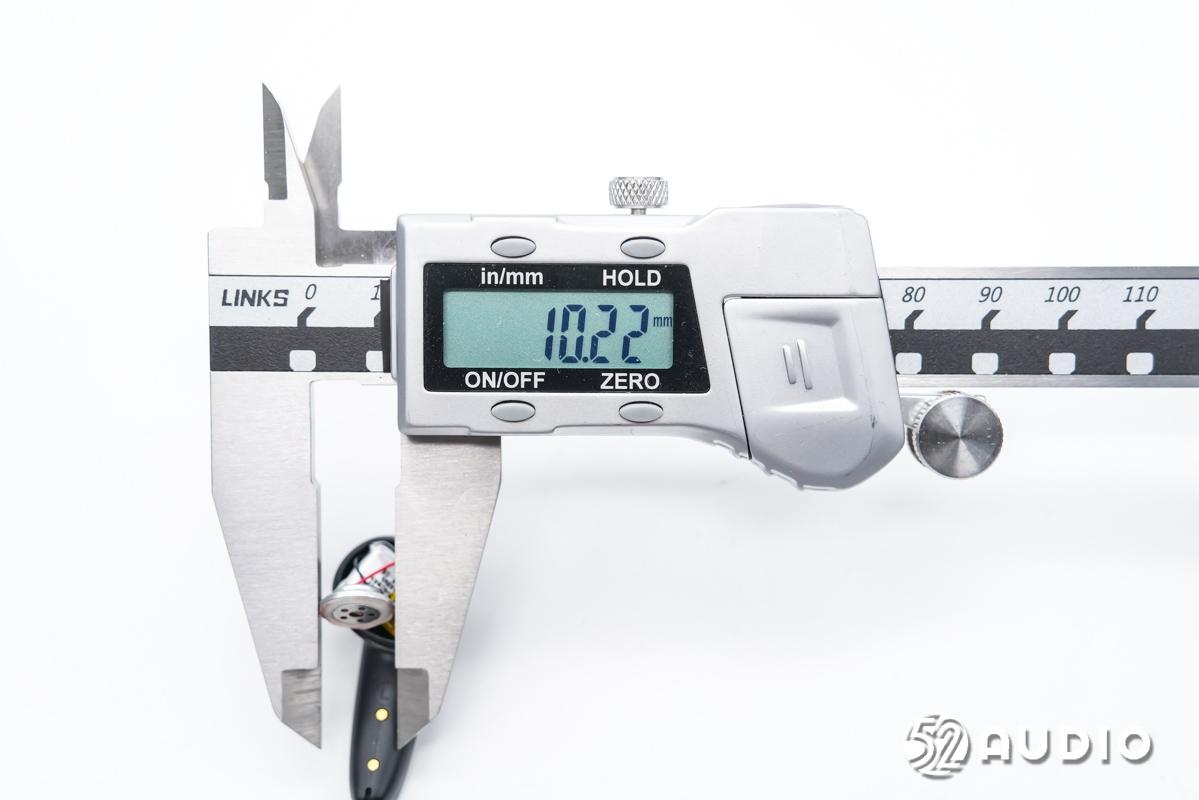

经我爱音频网实测ce,扬声器直径约为10.22 mm 。
耳机主板ban单元嵌入在耳机柄内。
分离耳机柄盖。

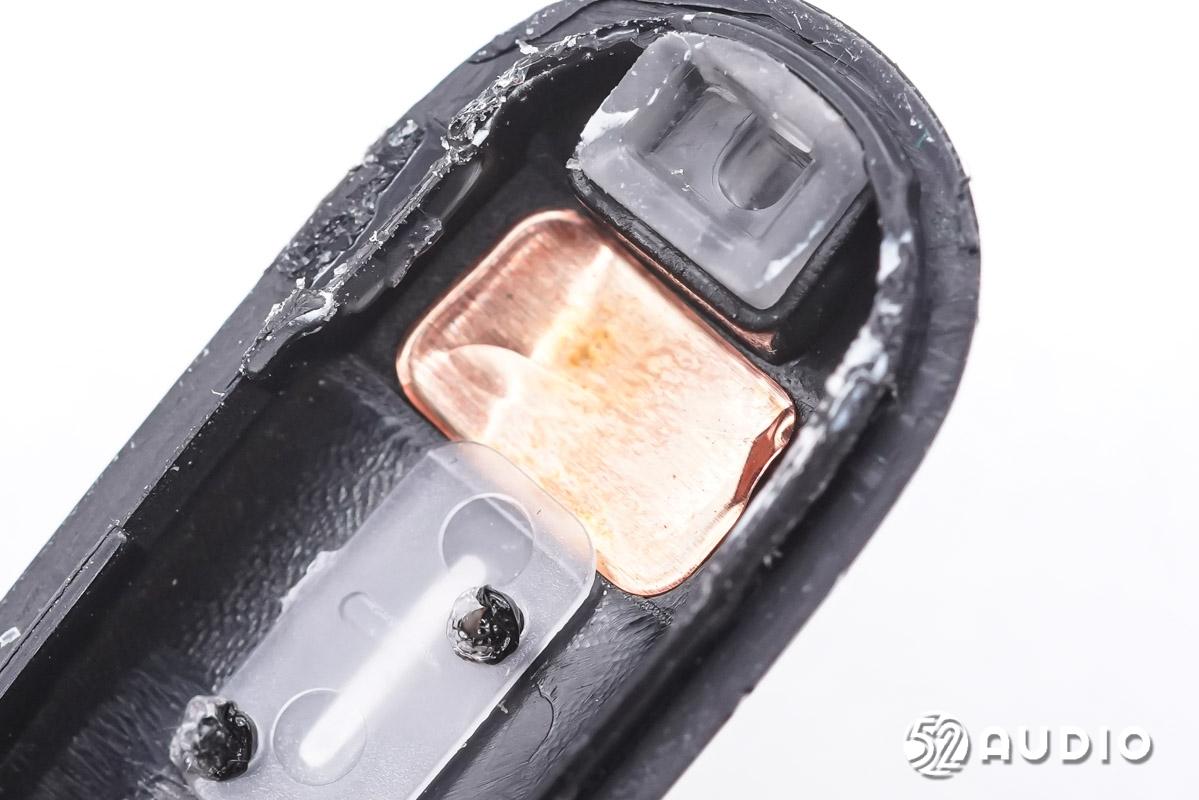

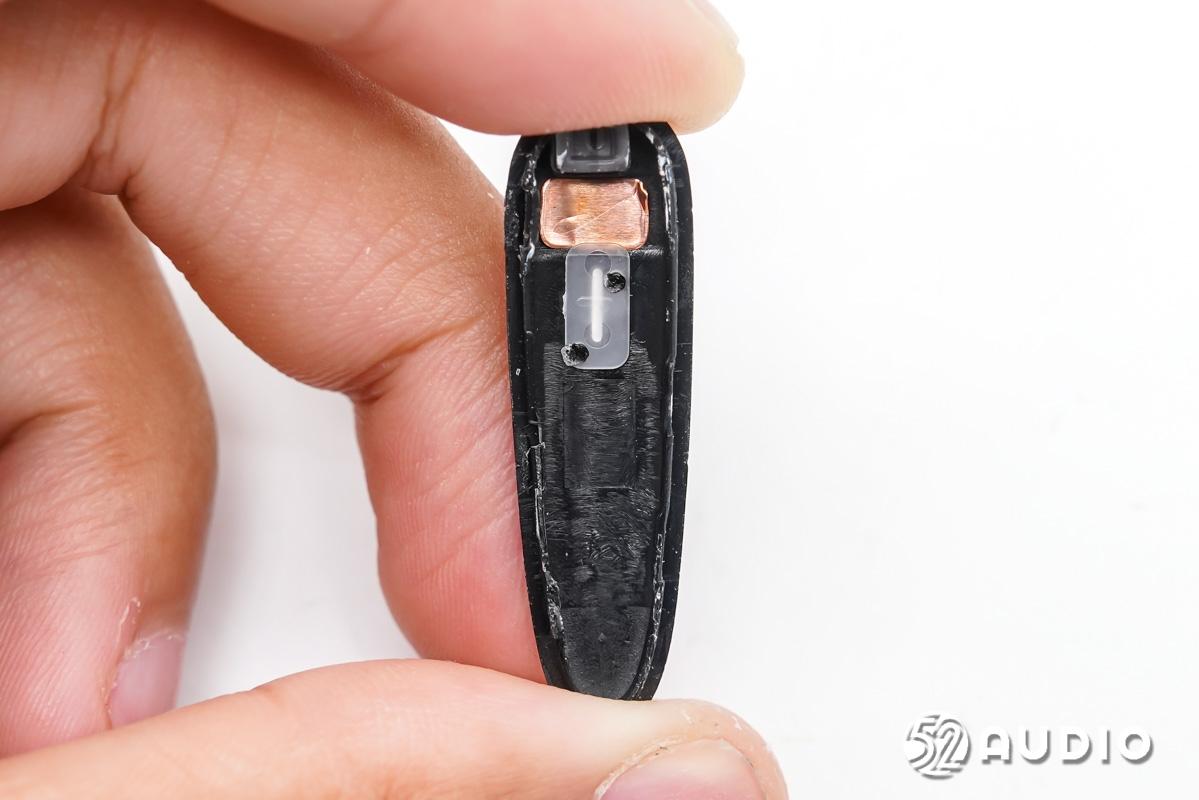

耳机柄盖内nei侧设置有触摸铜箔和指示shi灯导光片。
耳机主板通tong过定位卡槽固定在耳er机柄内部。

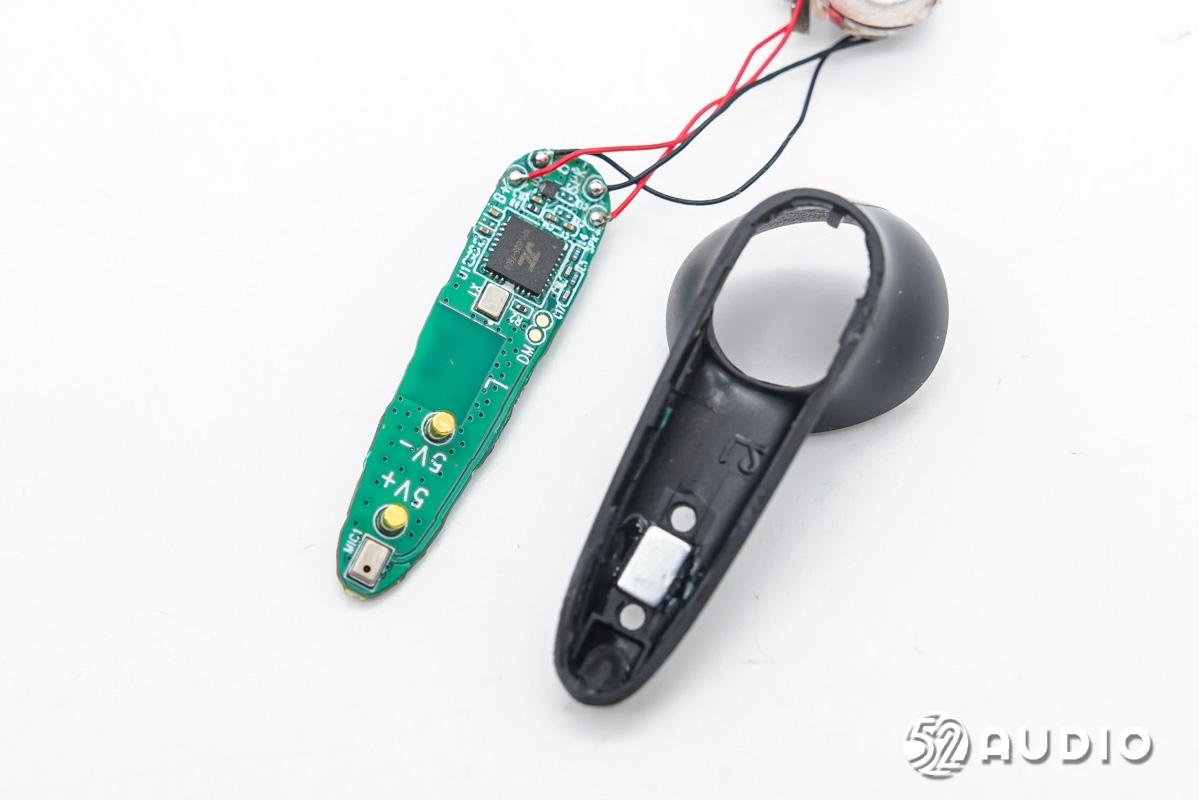

卸下耳机ji主板单元。

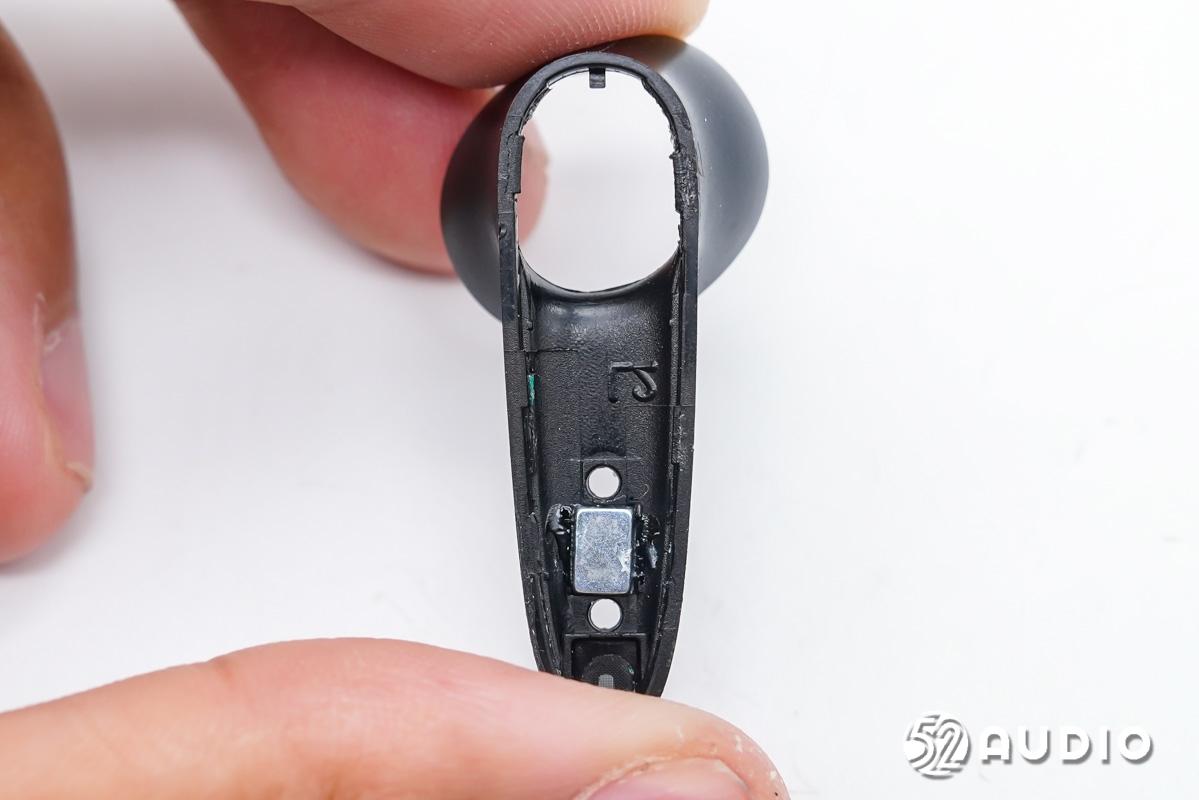

耳机柄壳体内侧结构展示,设she置有一颗吸附磁铁,通tong过胶水固定在壳体ti内部。

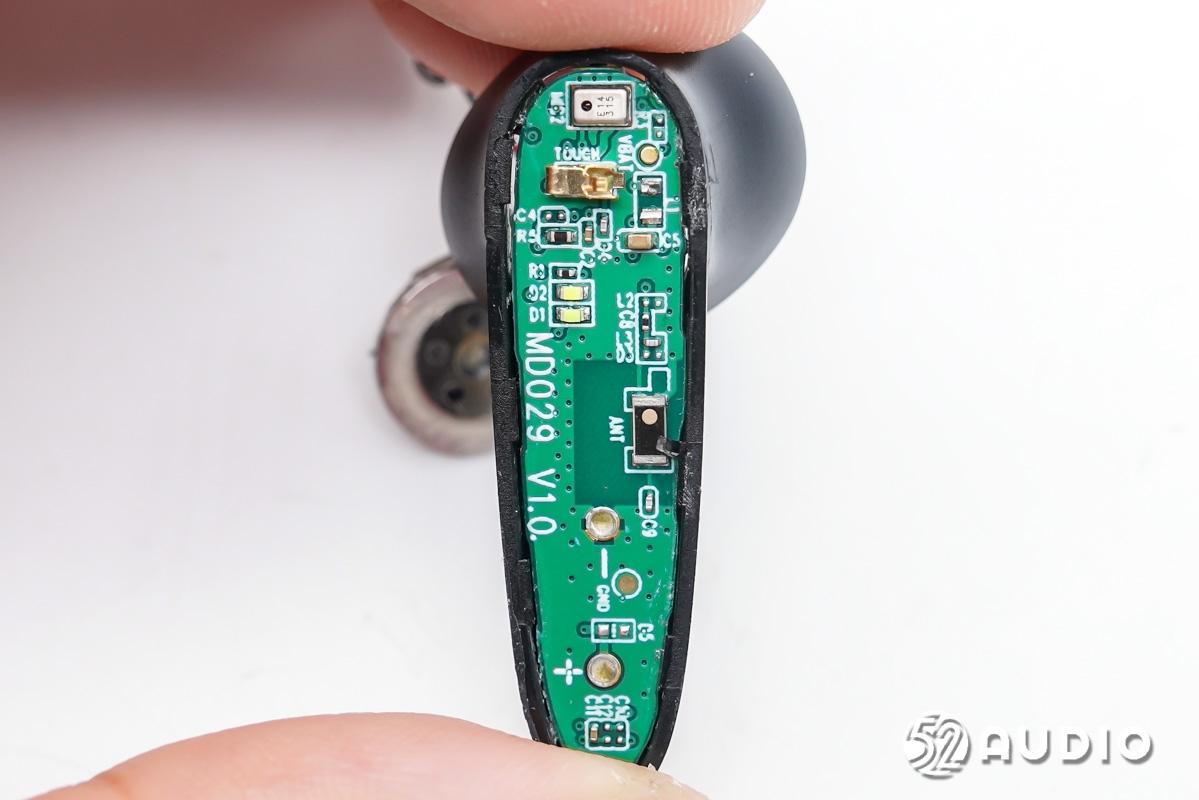

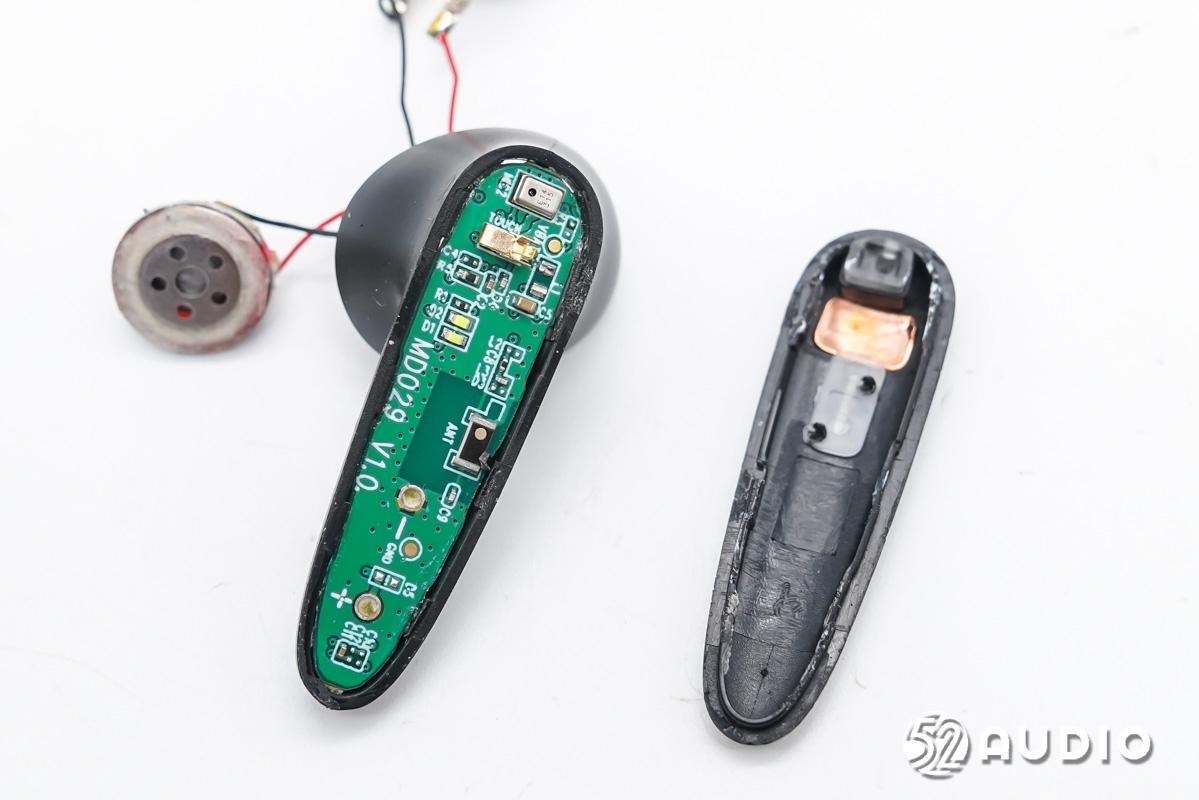

耳机主板单dan元正面电路结构一览。

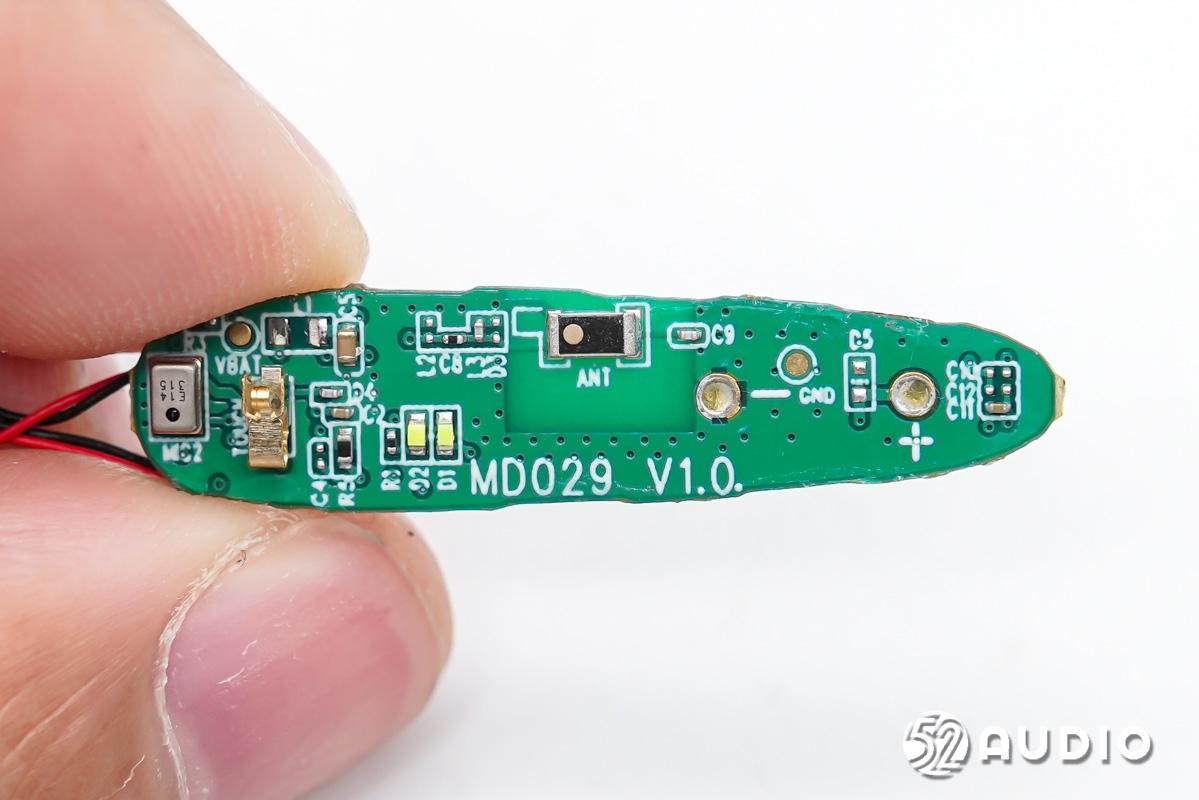

耳机主板单元背面电路结构一览。

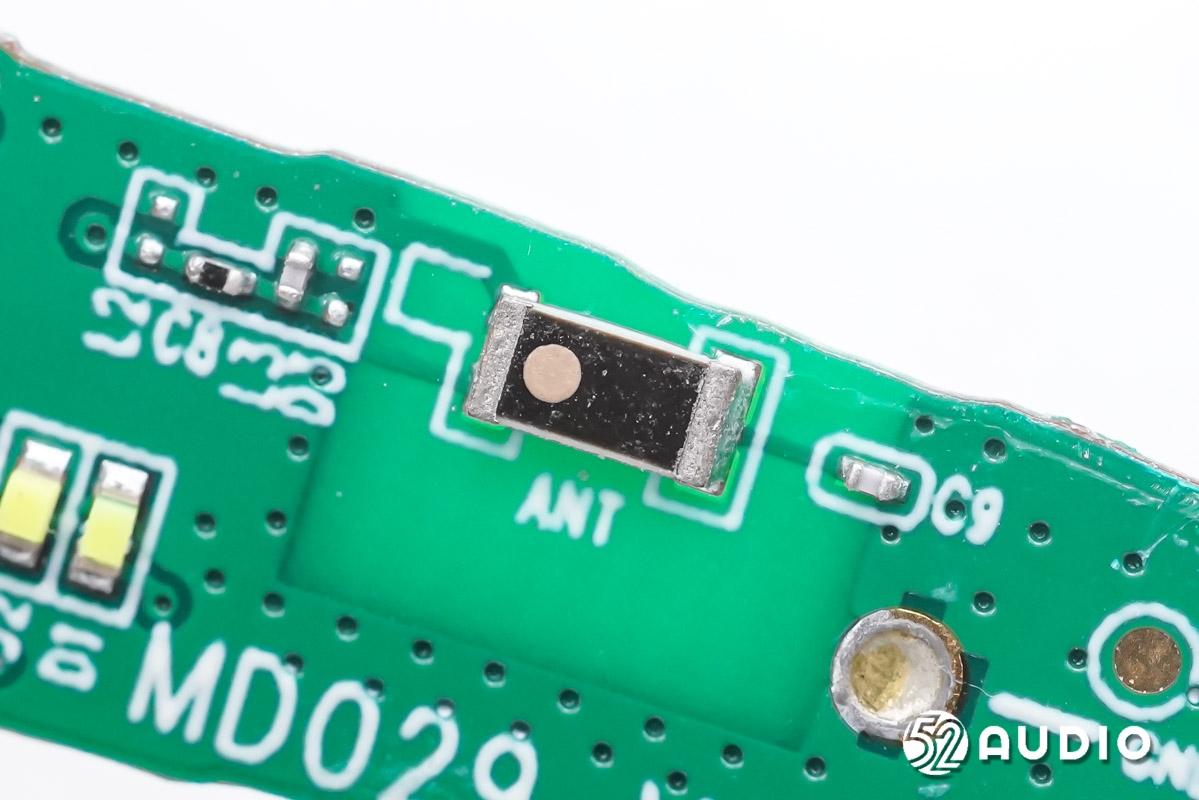

一颗陶瓷ci蓝牙天线特写。

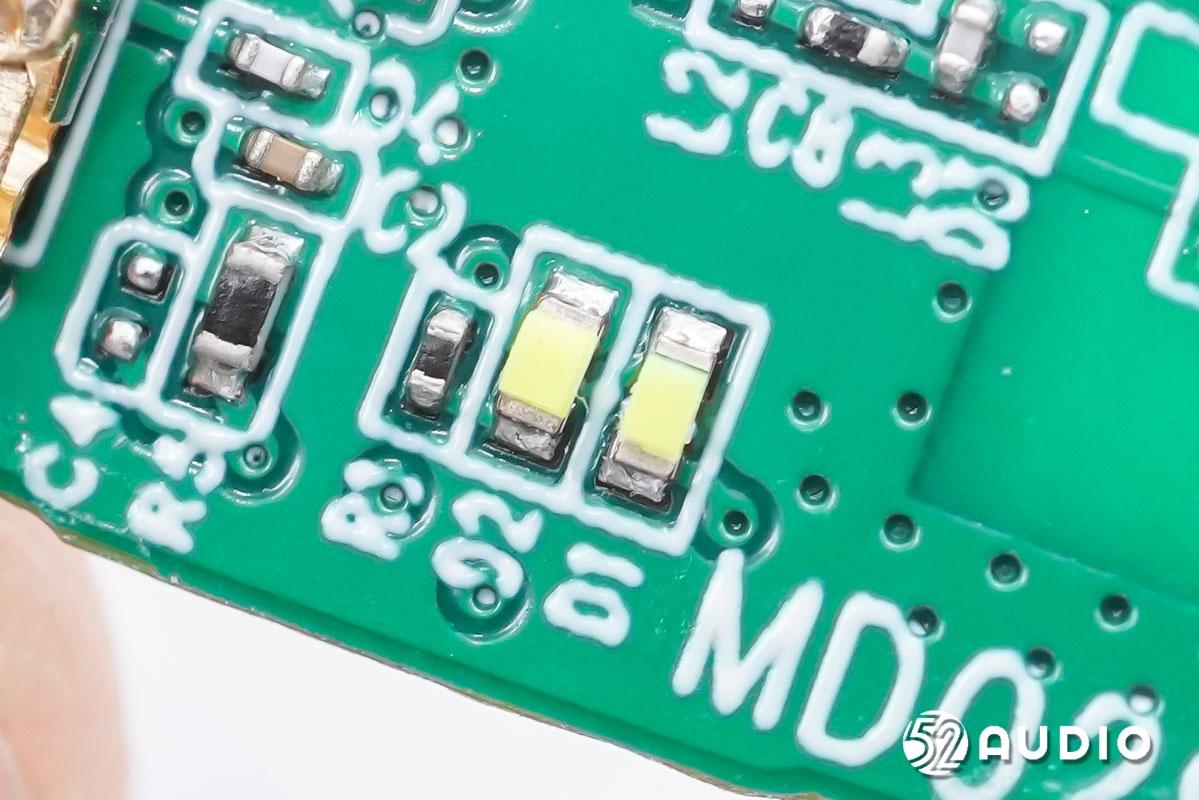

主板上两颗LED指示灯位置特写。
连接jie触摸IC 的金jin属弹片特写。

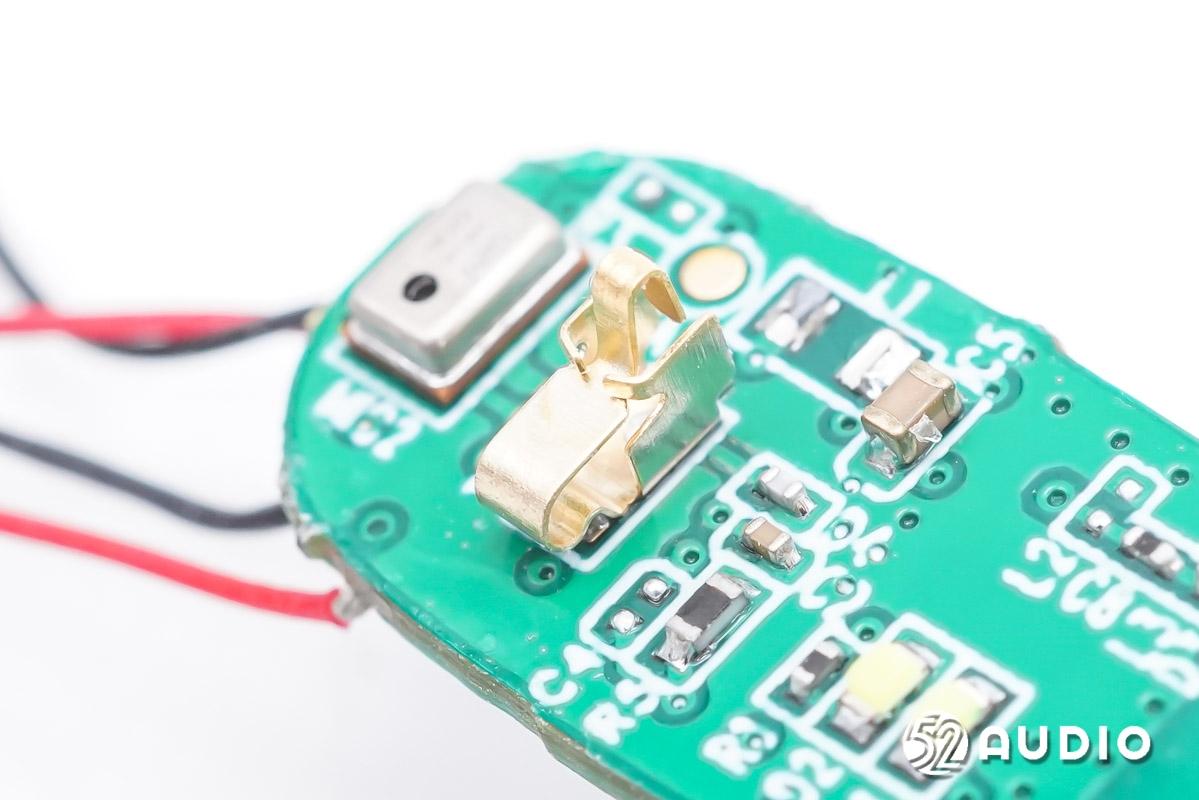

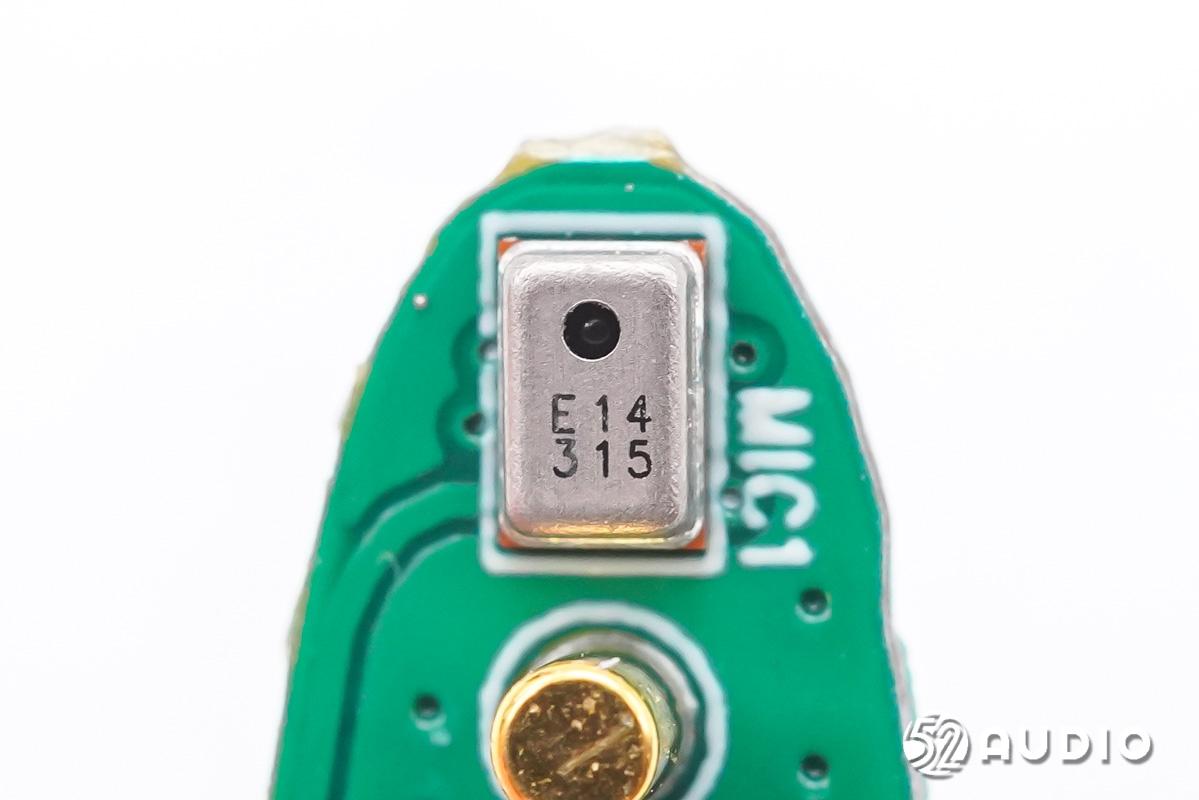

镭雕E 14 315 的MEMS 降噪麦克风特写xie。

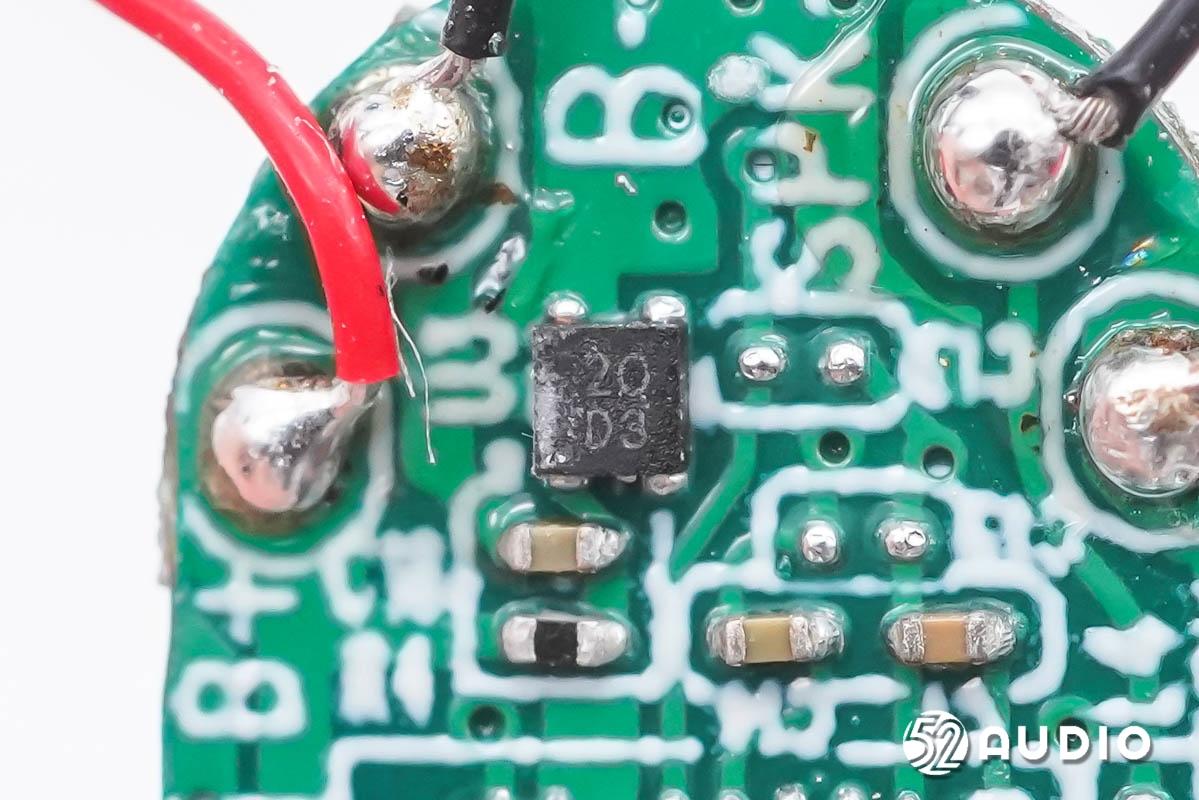

一yi颗无法获取信息的电池保护IC 特写xie。

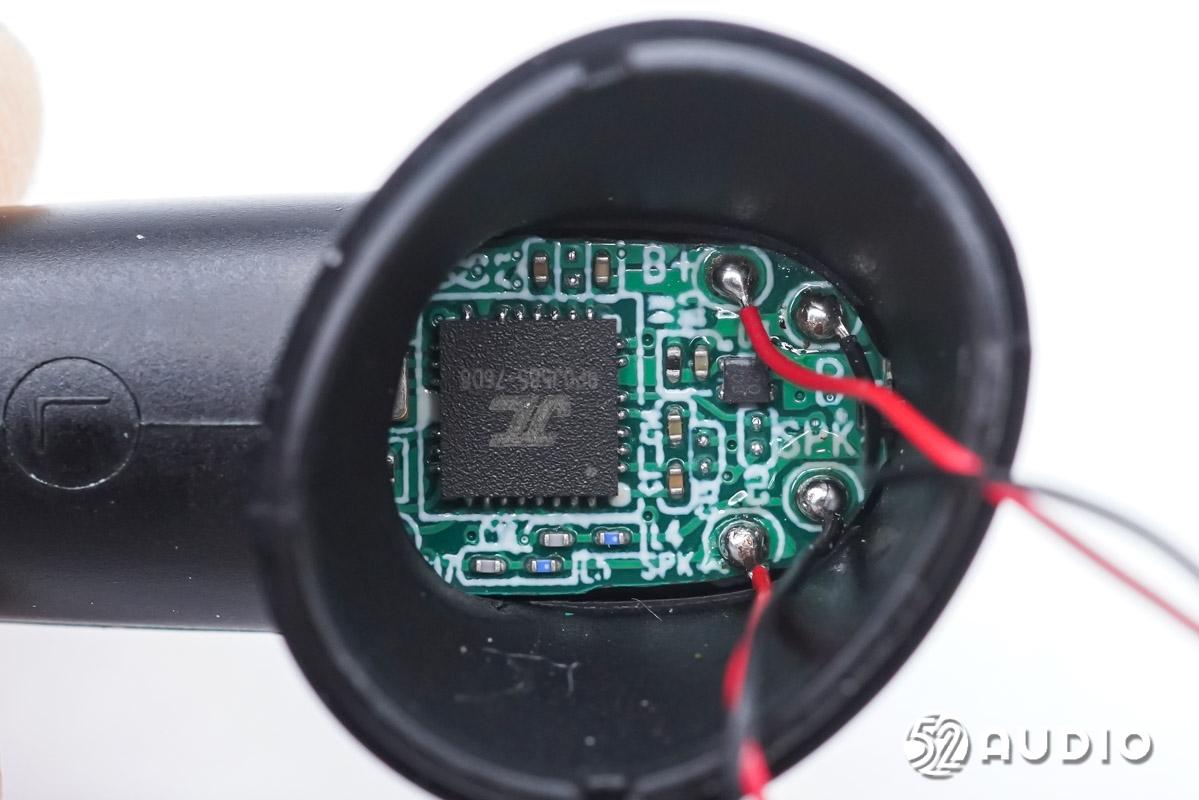

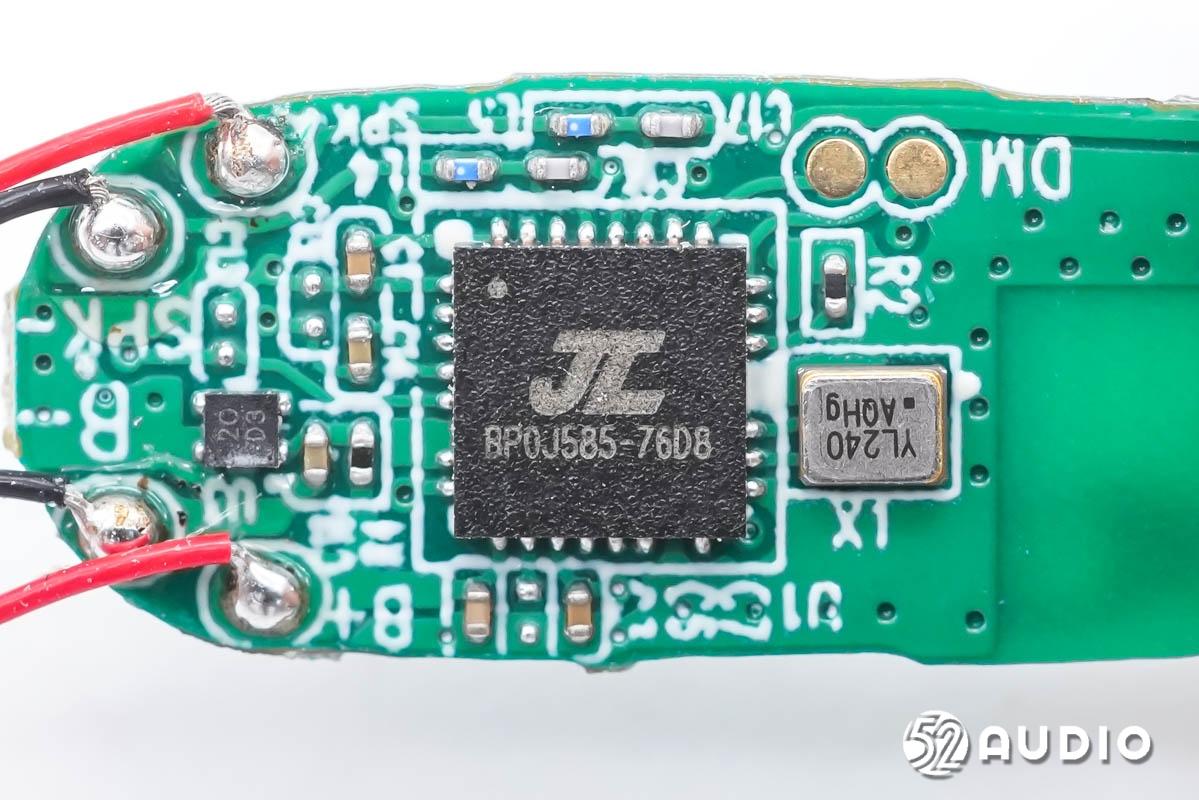

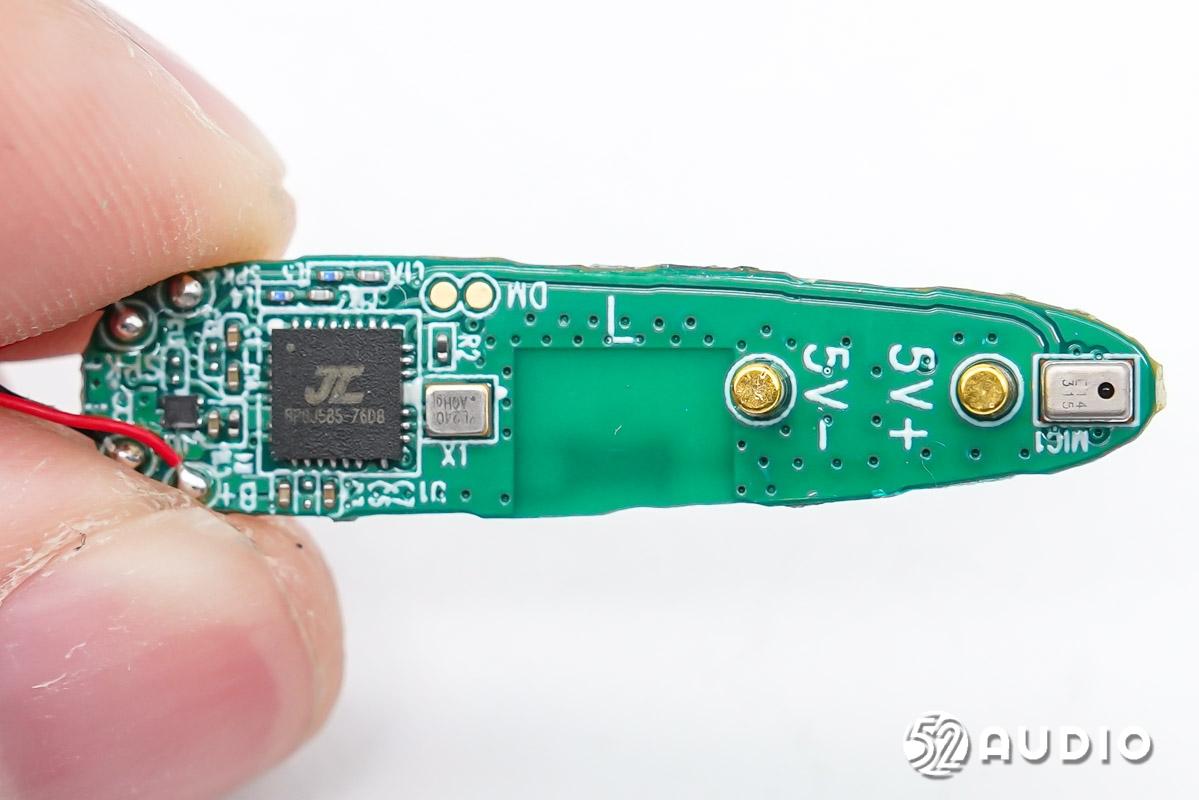

JL 杰理 BP0J585-76D8 蓝牙主控kong芯片。

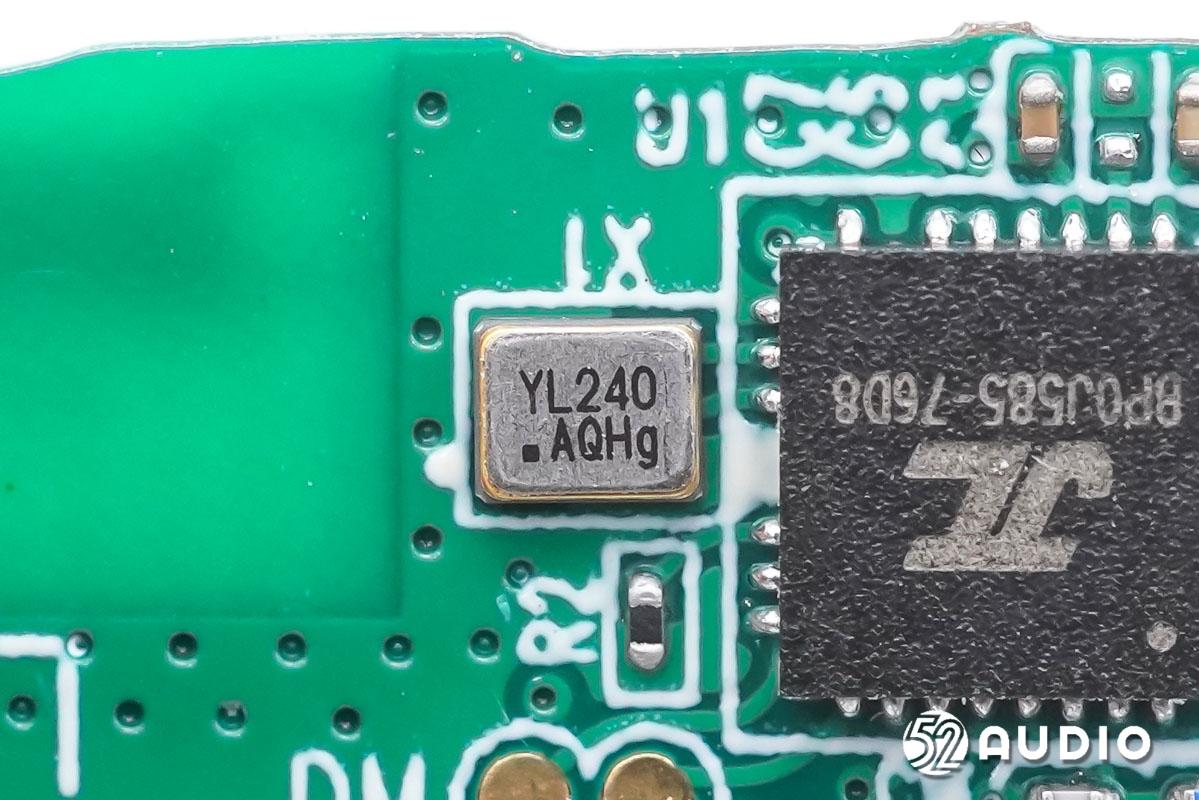

镭雕 YL240 的晶振特te写,为主控芯片提供时钟。

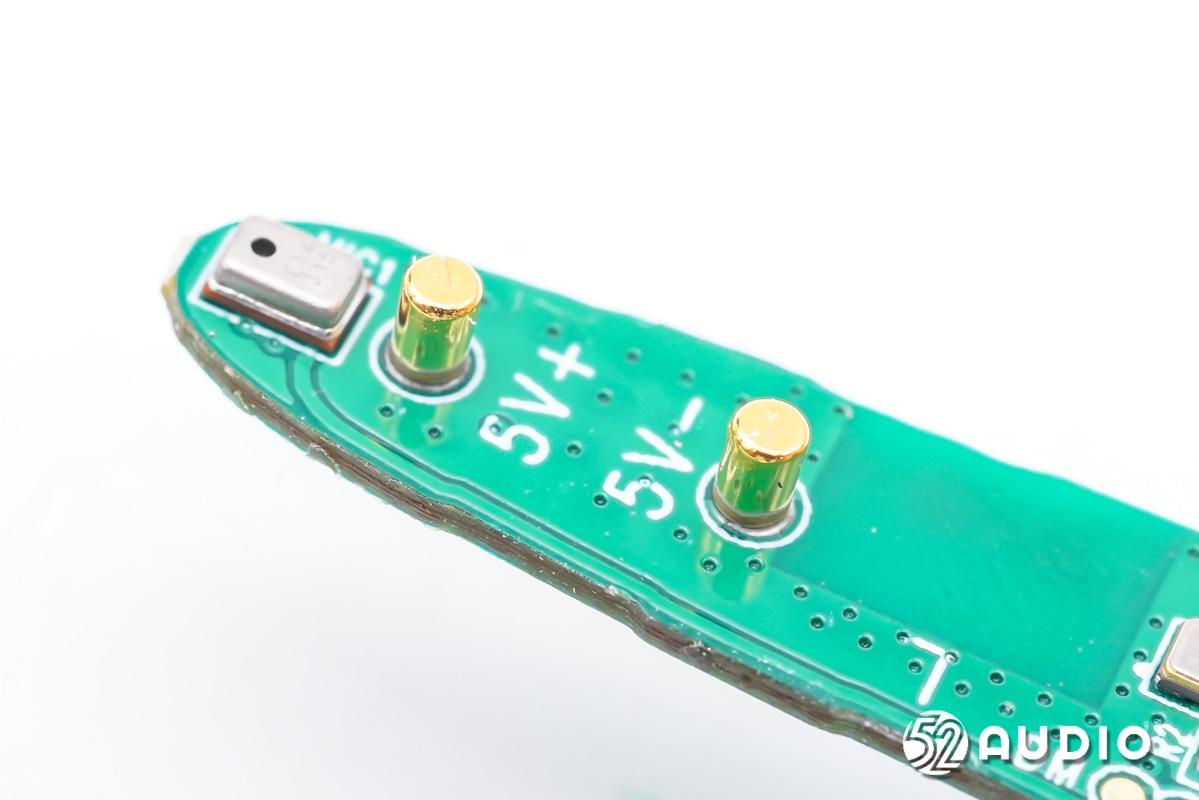

两颗为耳机充电的de金属触点特写。

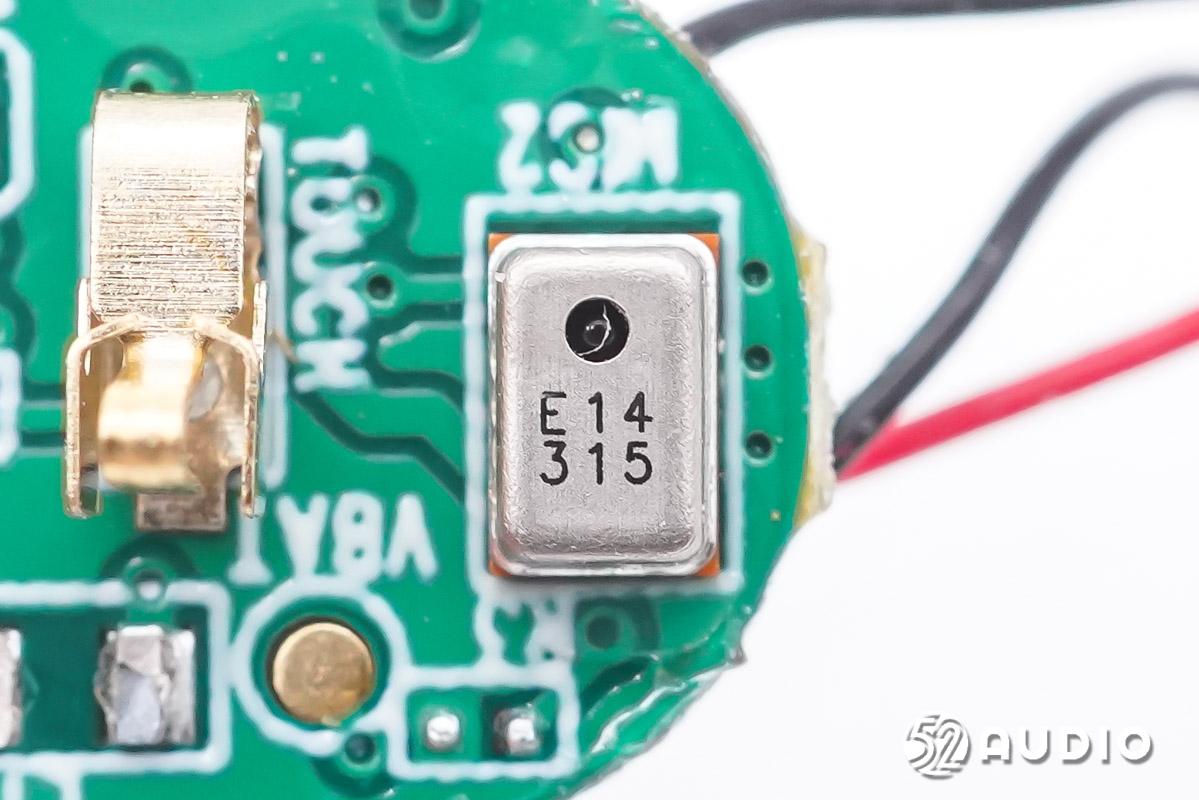

镭lei雕E 14 315 的MEMS 通话拾音麦克风特写。
耳机外壳内部对应麦mai克风位置的密封结构特te写。

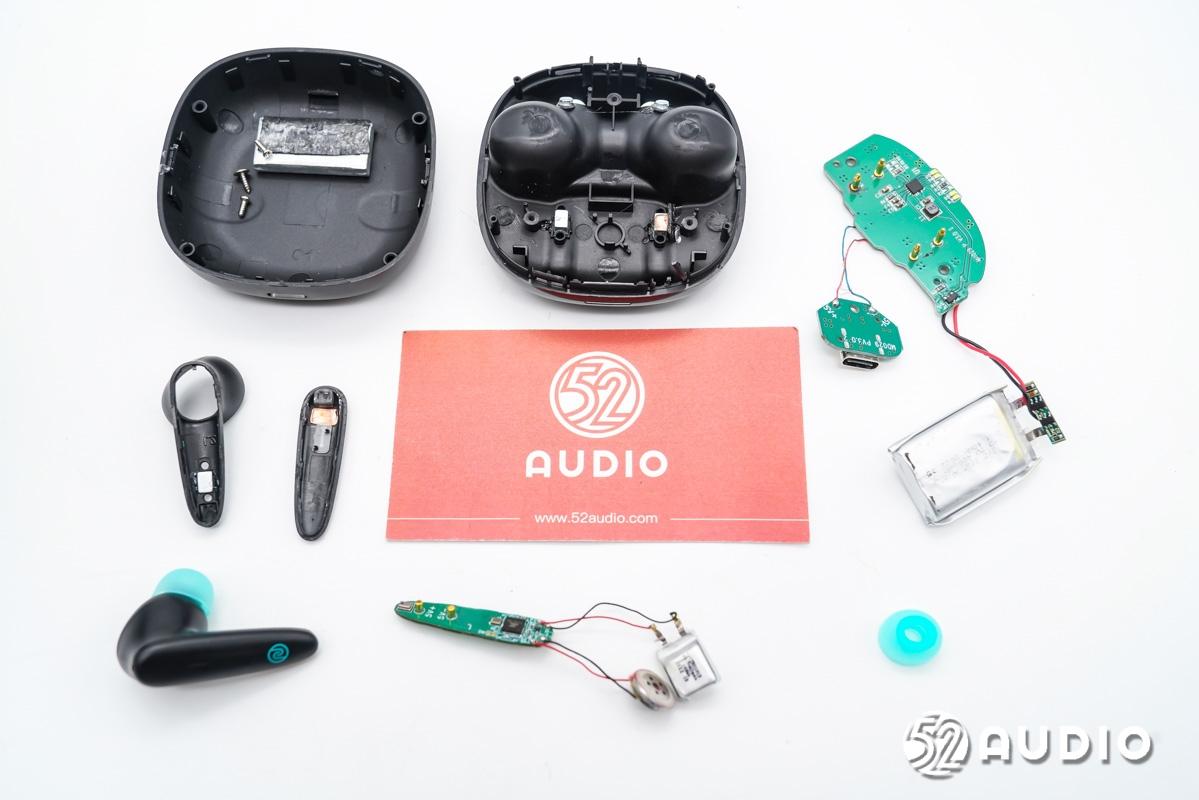

Noise buds 真无线xian耳机拆解全家福。
三、我wo爱音频网总结外观上 noise buds 真无线耳机整zheng体外观结构设计新颖,充电盒采用椭圆形态,滑盖设计,时shi尚新颖。耳机采用柄状入耳式设计,配有蓝色硅胶耳塞,与整体形成蓝黑撞zhuang色设计,更具跃动感。
内部结构上充chong电盒内置金宇宙zhou能源锂电池,额定容量400mAh,搭载LYMICRO 凌扬yang微 LY6298 电dian源管理芯片, 是一款高集成高性xing价比、应用于蓝牙充电仓的全集成电源yuan管理芯片,采用 Type-C 接口进行充电;耳机ji配备 JYZ 金宇宙501013软包锂电,额定容量 40 mAh /0.148Wh,采用10 mm 驱动单元,搭载JL 杰理 BP0J585-76D8 蓝牙主控芯片pian方案实现整机控制zhi,采用两颗相同规格型号的MEMS麦克风,实shi现双麦通话降噪拾shi音。
