塔式起重机,俗称塔吊,这种经典的工程机械大家一定都不陌生,因为现在几乎到处都有塔吊矗立的工地。
塔吊矗立的工地很常见
不过大家通常见到的都是高度百米以下的塔吊,独立竖起的。有人可能会想到有些超高层建筑动辄500米,600米甚至更高。建造它们的塔吊也要立起那么高甚至更高吗?这岂不是更加困难么?作为工程机械专业的学生,小编在上专业课之前,也是一直弄不明白这个问题。
do
塔吊总是要比建筑物高一截
如此细细长长的桁架结构,加上各种附加力矩,连普通的风力吹拂都能累加出致命的倾覆力矩。再加上压杆不稳定效用,把塔吊单独立起的难度似乎比建筑物本身施工难度还大。不过聪明人早就想出了解决方案:

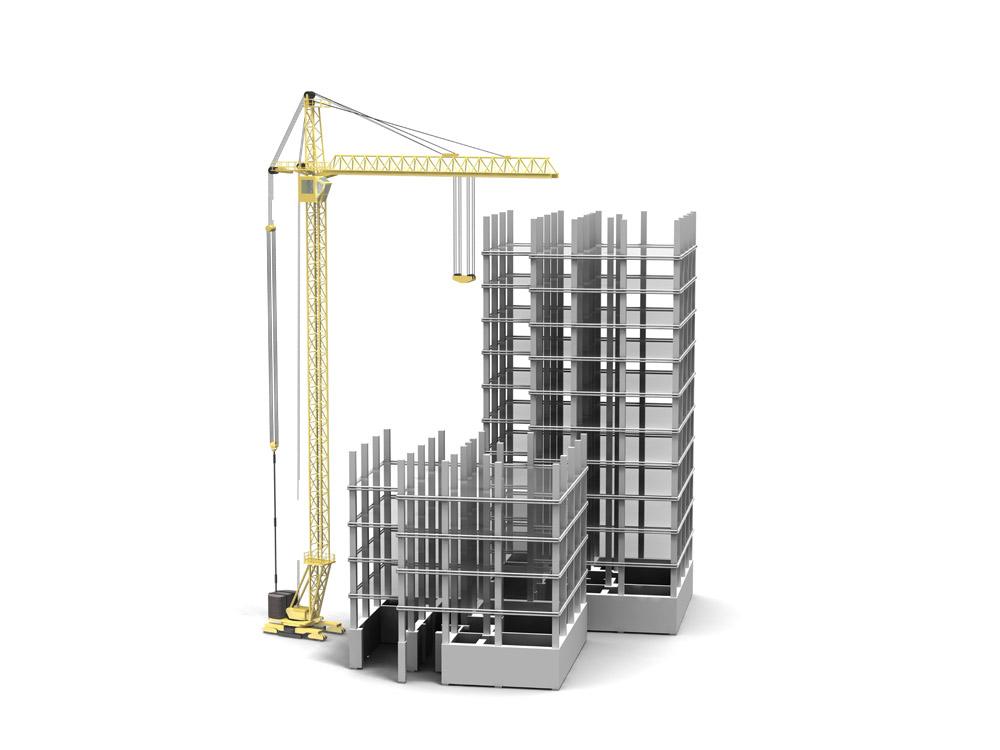

附着式塔式起重机
如上图所示,附着式塔式起重机,是一种固定在建筑物近旁的混凝土基础上的起重机械,它可以借助于顶升系统随建筑施工进度而自行向上接高。为了减少塔身的计算高度,规定每隔20m左右将塔身与建筑物用锚固装置连接起来。这种塔式起重机宜用于高层建筑的施工。其实就是把塔吊与建筑物本体刚性联接起来,这样上部有了依托,根基就稳固多了。

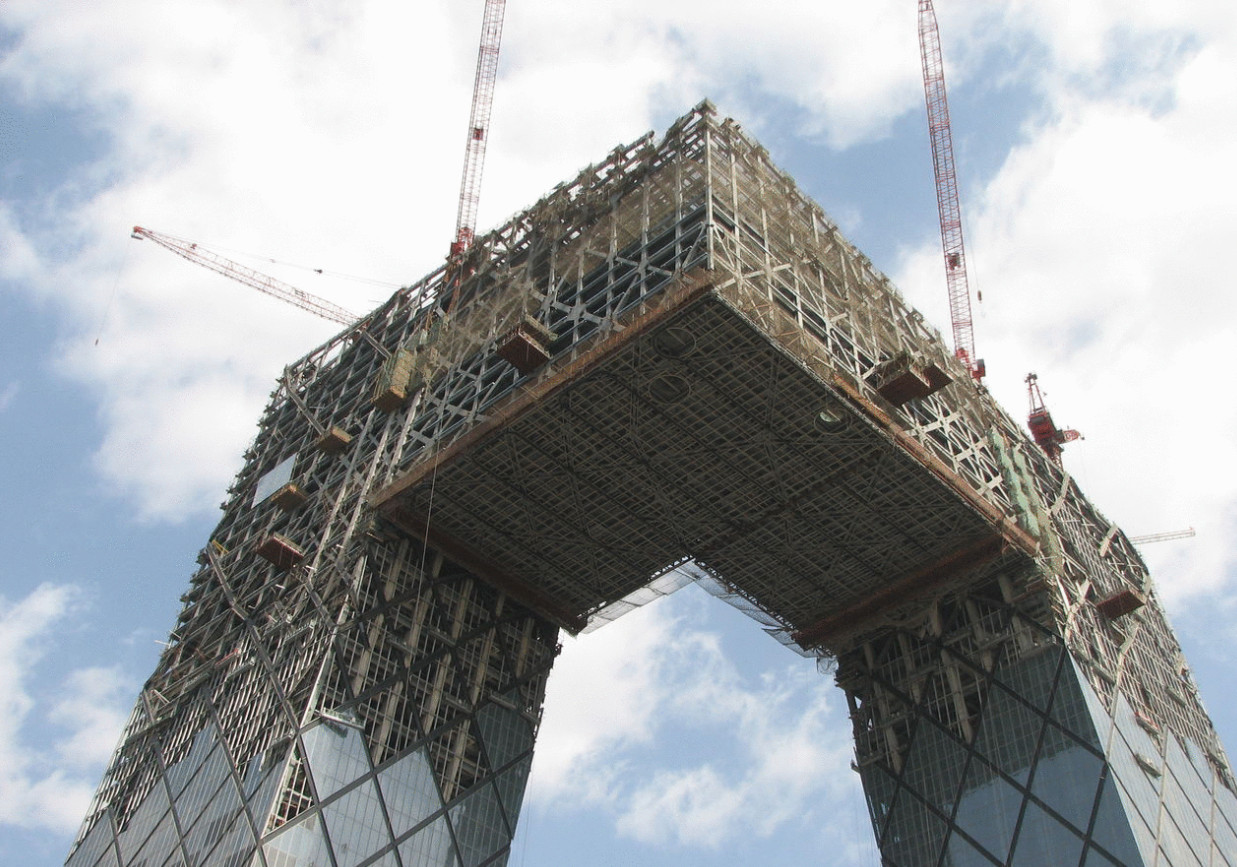

谂施工中的央视大楼
另外还有一种内爬式塔吊,比如上图中著名的央视大楼,在施工中就使用了这种塔吊形式,内爬式塔吊一般布置在建筑物内部,所以其塔吊的幅度可以做的小一些,即吊臂可以做短,不占用建筑物外围空间;由于是利用建筑物向上爬升,爬升高度不受限制,塔身也短不少。因此整体结构轻,机体造价低。

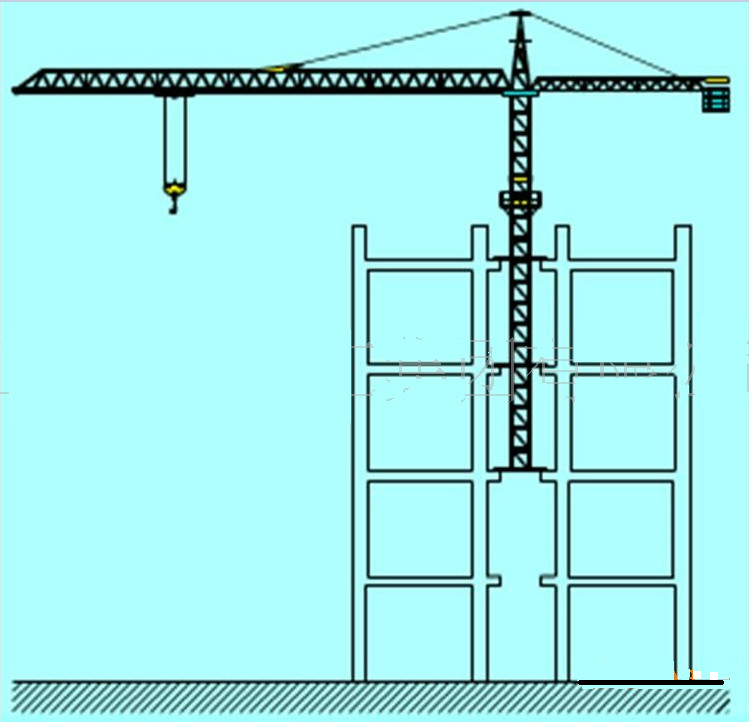

内爬式塔式起重机安装原理
但其缺点也很多,首先建筑结构需要加强,增加了建筑物造价;爬升必须与施工进度互相协调,并且只能在施工间歇进行;塔吊司机不能直接看到吊装过程;更为麻烦的是,施工结束后,需要用屋面起重机或其他设备将塔吊各部件一个一个拆下来,放在竣工的建筑物顶部,然后再放到地面,屋顶为了支承这些设备又需要加强。所以这种结构总体上操作比较繁琐,成本反而更高,国内相对少见,不过因为这栋大楼造型奇特,外部附着比较困难,所以采用这种方案形式。
